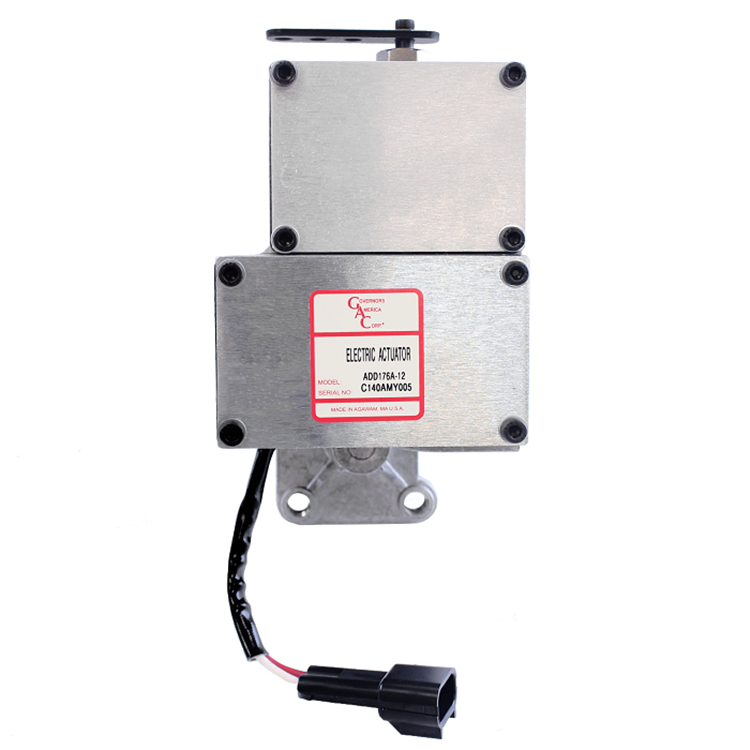

176系列集成泵安裝式執行器是經過現場驗證的比例執行器，旨在直接安裝到燃油噴射博世式“A”泵上，以實現集成的比例伺服燃油包。由于設計沒有滑動部件，其組件是密封的； 無需維護即可獲得高可靠性結果。 該設計用途廣泛，提供多種選擇和安裝套件，以適應其他燃油泵。

• 可調節的max燃油限制
• 手動關閉機構
• 左手架
• 替代機械調速器
• 提供反饋位置傳感器
• 快速響應< 35 ms (10 - 90 %)
• 直接連接到燃油控制架

性能：

• 力：6.2 磅力（27.5 牛）
• max工作行程：0.80 英寸（21 毫米）
• 響應時間(10 - 90 %)：< 35 ms

電源輸入

• 工作電壓：12 V DC 或 24 V DC
• 額定工作電流：

4.0 A @12 V DC

2.0 A @24 V DC

• max持續電流：

5.8 A @12 V DC

3.1 A @24 V DC

• 線圈電阻：

1.9 ± 0.2 Ω @12 V DC

7.1 ± 0.5 Ω @24 V DC

• 冷啟動min工作電壓：

6 V @12 V DC

12 V @24 V DC

• 冷啟動線圈電阻：

1.0 ± 0.2 Ω @12 V DC

3.9 ± 0.2 Ω @24 V DC

環境

• 工作溫度：-40 至 257 °F（-40 至 125 °C）
• 相對濕度：高達100 %
• 振動：12g @ 20 至 500 Hz
• 沖擊：20g @ 11 毫秒
• 所有表面處理：防真菌和耐腐蝕

物理

• 尺寸：見第4 節
• 重量：4.94 磅力（1.84 千克力）

ADE176AA 冷啟動：5.44 lbf (2.47 kgf)
