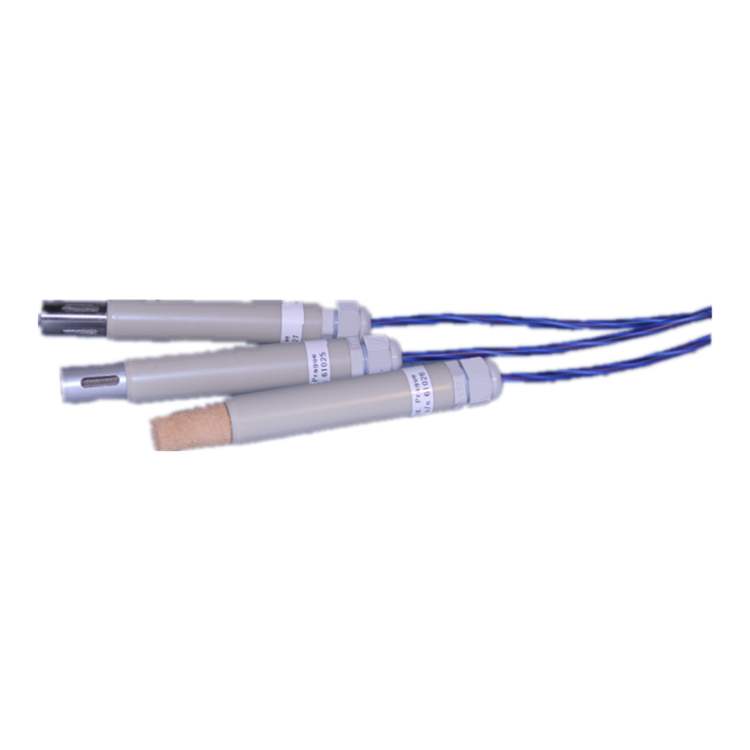

HTP-1系列的濕度和溫度探頭是集成測量系統(tǒng)，在一個通用設計中結合了吸附式濕度傳感器 - 電容式和聚合物（HC 1000 和 FE 09/1000 或 MK 33 型）或。帶氧化物（HS 2 Al 和 HS 2 Si 類型）電介質和 Pt 10,000 或 Ni 10,000 電阻溫度傳感器。HP-1系列探頭沒有溫度傳感器。用11kΩ電阻代替。TP-1系列探頭沒有濕度傳感器。它被一個 470pF 的電容代替，傳感器被焊接到探針管的真空通道上?；蛘撸鼈冇删哂械蜔釕T性的 KP 16 塑料蓋保護，或帶有由燒結青銅制成的蓋子 KS 16 或帶有由防腐鋼制成的管狀蓋子 KT 16 探頭包含一個電子轉換器的混合集成電路，可轉換濕度傳感器的容量和溫度電阻的變化傳感器轉換成頻率信號。這些與所測濕度相對應的頻率信號（通過 SELECT 信號選擇濕度或溫度測量通道）從測量探頭 HTP-1...、HP-1... 和 TP-1...輸出PG 9 密封接頭，電纜 SRO 4-22 或 TBVS 4x0 ,34。探頭也在此電纜后供電。HTP-1... 和 HP-1... 探頭的輸出電纜可以用一個連接器（見訂購代碼）可根據要求提供 HTP-1...、HP-1... 和 TP-1... 的管子由耐熱聚丙烯 HOSTALEN ø 20mm 作為標準制成。或者，它可以由 ø 18mm 不銹鋼制成（以訂貨代碼末尾的字符“N”區(qū)分） 探頭 HTP-1...、HP-1... 的輸出電纜長度和 TP-1... 在 1 到 50m 的范圍內可以根據連接到測量或控制系統(tǒng)的個人要求進行選擇。HTP-1...、HP-1... 和 TP-1 的探頭系列可以使用為直徑為 20 毫米或UP GP21 用于 18mm 探頭。

• 電源電壓：5V ± 100mV DC/max 2.5mA
• 相對濕度信號周期（10 至 90% RH）：

 HC 1000 大約 17 到 22µs

 FE 09/1000 大約 44 到 54 µs

 MK 33 大約 12 到 13.5 µs

• 露點信號周期（-80 至 +20°C r.b.）：

 HS 2 Al 約 12 至 76 µs

 HS 2 Si 約 36 至 47 µs

• 溫度信號周期（0 至 90°C）：

 約 37 至 76µs / Ni 10,000

 約 37 至 56µs / Pt 10,000

• 輸出負載電阻：min 10 kΩ (TTL)
• 選擇測量通道（輸出）SELECT：H 級 = 濕度，L 級 = 溫度
• 探頭工作溫度：

-30 至 +120°C 用于 HC 1000、MK 33 和 FE 09/1000（參見工作圖）和 HS 2 Si

-30 至 +60°C 用于傳感器 HS 2 Al

• 探頭HTP-1、HP-1、TP-1 的工作壓力：大氣壓
• 工作濕度：0 至 99% r.h. （無冷凝）
• 涵蓋HTP、HP、TP 探頭的電子設備：IP 65
• 探頭傳感器保護：IP 40
• 氣體流量：0.1 MPa 壓力下 0 至 20 m/s
• 重量HTP-1、HP-1、TP-1（不含電纜）：50 ÷ 500g，取決于管的長度和材料
