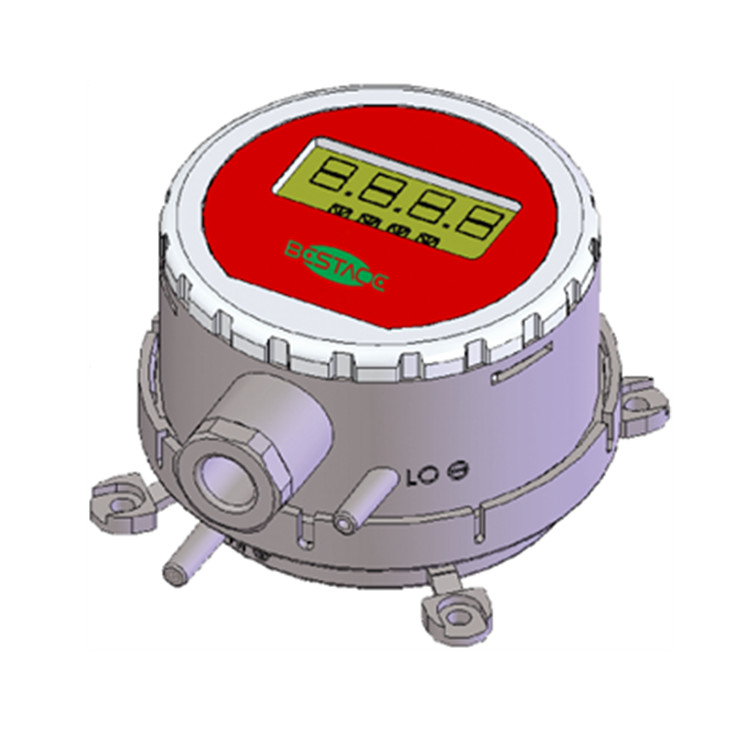

506系列差壓變送器是一款用途廣泛的變送器，用于監(jiān)測壓力和空氣流速。 這種緊湊的包裝具有以下功能：現場可選英制或公制范圍、現場可升級 LCD 顯示器、輸出信號的可調阻尼（帶可選顯示器）以及選擇平方根輸出以與皮托管和其他類似流量一起使用的傳感器。

除了這些特性外，磁傳感技術還提供了長期性能，使變送器成為眾多壓力和流量應用的解決方案。

• 現場可升級 LCD。無需訂購兩個單獨的發(fā)射器。只需庫存一個變送器和顯示器，您就可以滿足任何客戶的要求。只需取下蓋子并將 LCD 卡扣到板上即可。
• 公制或英制的字段可選范圍。降低庫存和庫存要求。您將始終擁有適合每項工作的變送器。
• 數字按鈕零和跨度。與使用電位計的其他變送器相比，減少了校準時間。減少維護時間和成本。
• 可調數字阻尼可消除氣流應用中常見的不穩(wěn)定壓力波動。
• 適用于風扇和鼓風機應用的現場可選風速模式。單位提供跟蹤 fpm 或 m/s 流速的平方根輸出。無需智能可編程指示器或 PLC 即可將壓力轉換為氣流。減少組件和安裝時間，從而降低總體成本。

將 -LCD 添加到帶顯示器的單元的末尾。

• 型號：506
• 服務：空氣和不可燃的兼容氣體
• 潤濕材料：咨詢工廠
• 穩(wěn)定：±1% F.S./年
• 溫度限制：0 至 150°F（-18 至 66°C）
• 壓力限制：Max. 1 psi，運行；10 psi，爆裂。
• 電源要求：10 至 35 VDC（2 線）； 17 至 36 VDC 或隔離 21.6 至 33 VAC（3 線）。
• 輸出信號：4 至 20 mA（2 線制）； 0 至 5 V、0 至 10 V（3 線）。
• 響應時間：現場可調 0.5 至 15 秒時間常數。提供 1.5 到 45 秒的 95% 響應時間。
• 零和跨度調整：數字按鈕。
• 電流消耗：max.40 毫安
• 顯示（可選）：4位液晶。
• 電氣入口：1/2" NPS 螺紋。附件：用于 5 至 10 mm 直徑電纜的電纜密封套。
• 過程連接：3/16" (5 mm) 內徑管。外徑max. 9 毫米。
• 外殼等級：NEMA 4X (IP66)
• 安裝方向：隔膜處于垂直位置
• 重量：8.0 盎司（230 克）
• 產地：美國

-回路電阻：

• 電流輸出：max .0-1250 Ω
• 電壓輸出：負載電阻min. 1 kΩ

-電氣連接：

• 4-20 mA，2 線：用于 16 至 26 AWG 的歐式接線端子
• 0-10 V，3 線：歐式接線端子 16 至 22 AWG

-準確性：

• ±1% 適用于 0.25" (50 Pa)、0.5" (100 Pa)、2" (500 Pa)、5" (1250 Pa)、10" (2 kPa)、15" (3 kPa)、25" (5 kPa)
• ±2%適用于 0.1" (25 Pa)、1" (250 Pa) 和所有雙向量程
