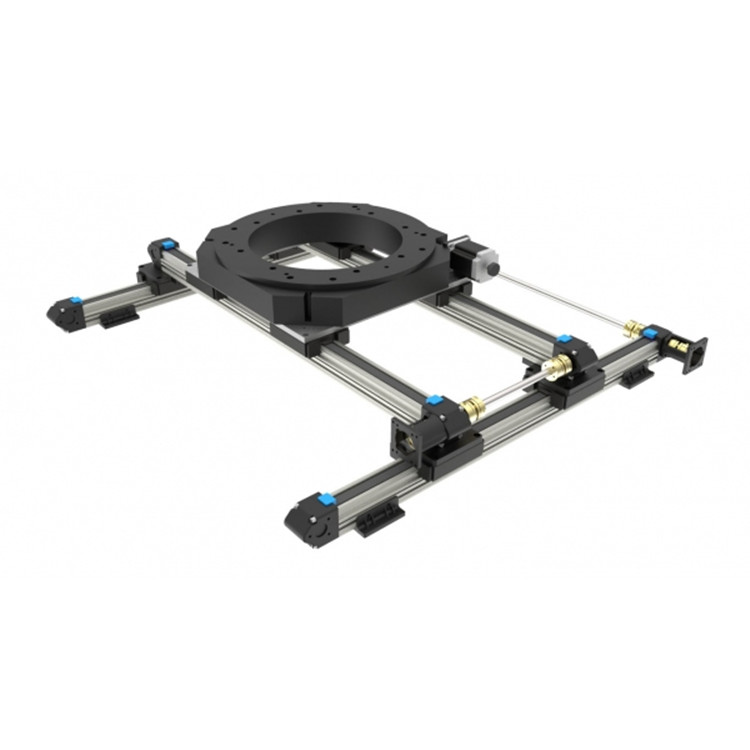

XY 工作臺和帶有機械和空氣軸承的旋轉執行器的組合。集成大孔徑轉臺的龍門式笛卡爾機器人。中心孔徑在整個 XY 軸上保持打開。

• 同步 XY 龍門架
• 行程 300x300 毫米
• 步進或伺服電機驅動
• 開放中心 280 毫米
• 軸上重復性 100 微米
• 電動皮帶機構

XY載物臺BEMA-W45-OF-300x300

行程 (mm)：從 300 x 300至 2,000 x 2,000

重復性：±100 µm

分辨率：25 µm

負載能力：10 kg

速度：1 m/sec（伺服/編碼器）

皮帶傳動節距：75 mm

電機：步進/伺服

旋轉臺RTLA-280-400

回轉：無限制

重復性：45 arc-sec

分辨率：5 arc-sec

開口中心：280 mm

角速度：3 rpm

機械、比率：蝸輪、280:1

電機：步進/伺服
