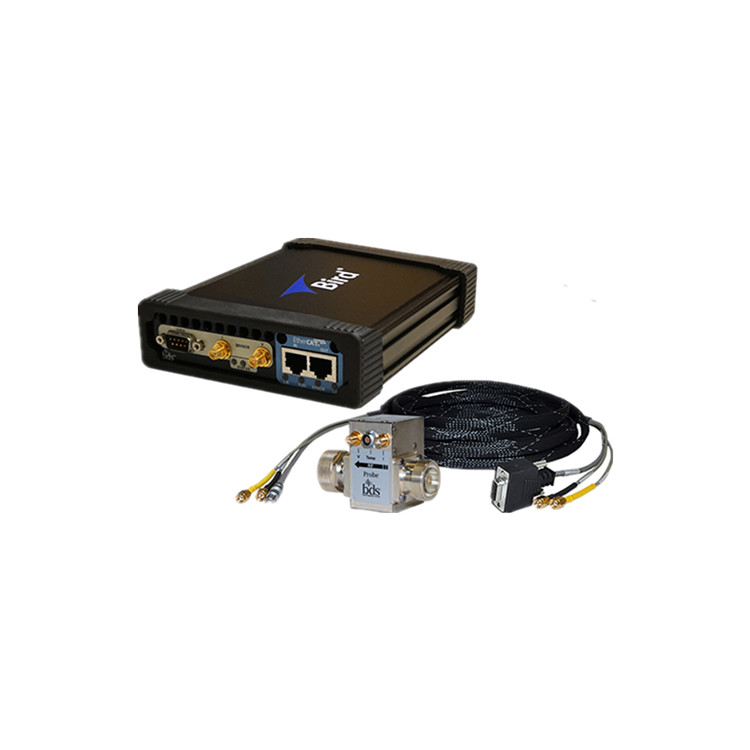

BDS2 使用復雜的并行信號處理，同時測量和報告多個基波、諧波和互調頻率的電壓、電流和相位角。 穩健的頻率跟蹤算法可確保在動態信號條件下進行準確測量。 使用這些數據，可以計算每個頻率的功率和阻抗，使用戶能夠識別可能導致成功和失敗過程之間差異的微小差異。 可選的時域模式允許在非 50 ohm 環境中對脈沖射頻波形的形狀進行良好的可見性。 與示波器類似，BDS2 將顯示脈沖包絡的單次觸發視圖。 然而，獨特的是，BDS2 將以電壓、電流、相位、功率或阻抗的形式顯示系統的完全指定精度的波形。

• 使用鎖定系統準確測量百分之1的射頻電壓和電流
• 計算阻抗、射頻功率
• 多級脈沖或連續波波形
• 1-3 個基頻
• 每個基頻4個諧波
• 每個基本對有 6 個互調產物
• 時域模式
• 跟蹤和光譜搜索模式
• 啟用以太網

• 時間分辨率：500 ns
• 可配置時間刻度：0.1 到 10 毫秒
• 平均：跡線平均
• 觸發前后緩沖：5% to 95%
• 分辨率：IEEE 754 單精度浮點
