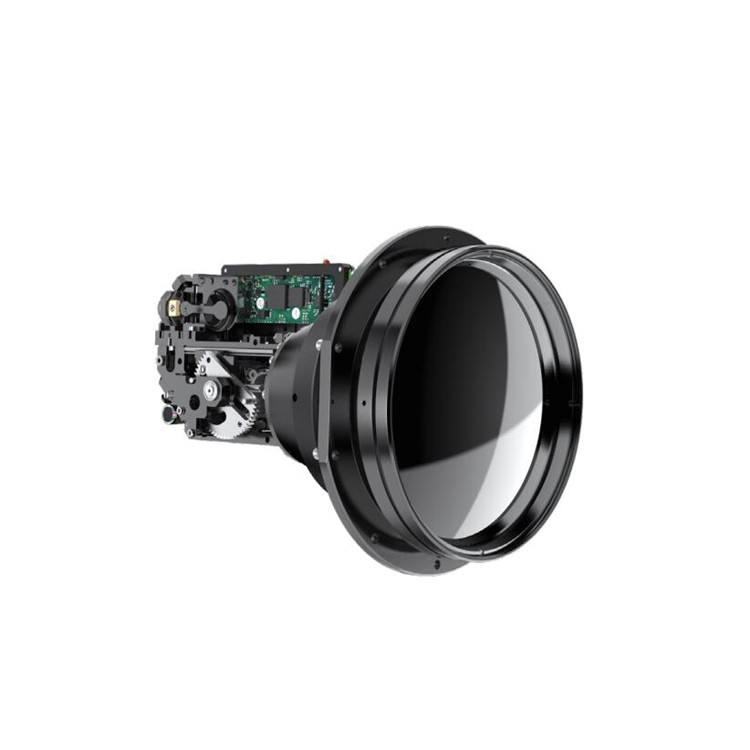

紅外成像應用正在飛速發展，并繼續推動著對減小尺寸、重量和功率（SWaP）的挑戰性要求。萬向節的尺寸和重量是影響 UAS（無人機系統）飛行和任務時間的關鍵因素。有鑒于此，MKS Ophir 開發出一種創新的折疊式光學設計，大大縮小了透鏡組件的長度，減少了整個集成系統的總體積。使用折疊光學器件可制造出具有高圖像質量的超小型電子光學系統（主要是萬向節）。這項技術為采用具有長有效焦距（EFL）和擴展視覺范圍（DRI）的大光圈鏡頭鋪平了道路，同時更大限度地減小了有效載荷萬向節的總體積。

滿足低 SWaP 需求，具有遠距離觀測能力

折疊式光學設計可實現更大的體積利用率

專為不同尺寸的熱成像航空云臺和其他各種體積受限的平臺而設計

在整個變焦范圍內保持聚焦，提供更快的變焦和聚焦響應

DRI（探測、識別和鑒定）性能

產地：美國

訂購號：680533

光學：WFOV

焦距：40 mm

HFOV：640×480

10 μ：8.9°

F#：3.6

平均透射率（3.4 至 4.2 μm）：80 %（HD）/ 76 %（HC）

冷止點到 FPA 的距離：12 mm

冷擋 CA：3.37 mm

Min聚焦范圍：50 m

NUC：機械快門

對焦機構：電動

對焦時間（Min范圍至∞）：≤ 5.5 秒

變焦機構：電動

變焦時間（NFOV 至 WFOV）：≤ 1 秒

Max尺寸（Ø×長度）：165 x 222 mm

重量：1.85 kg

鏡頭控制：設定鏡頭控制器

驅動電壓：12 VDC

電流消耗：平均 < 0.5 A，峰值 1.0 A

通信協議：RS422

工作溫度：-32 至 +75 ℃

存儲溫度：-54 至 +85 ℃

密封：IP 67 前置鏡頭

商業、國土、國防市場中無人機、戰術無人機紅外熱像儀、微型/小型戰術
