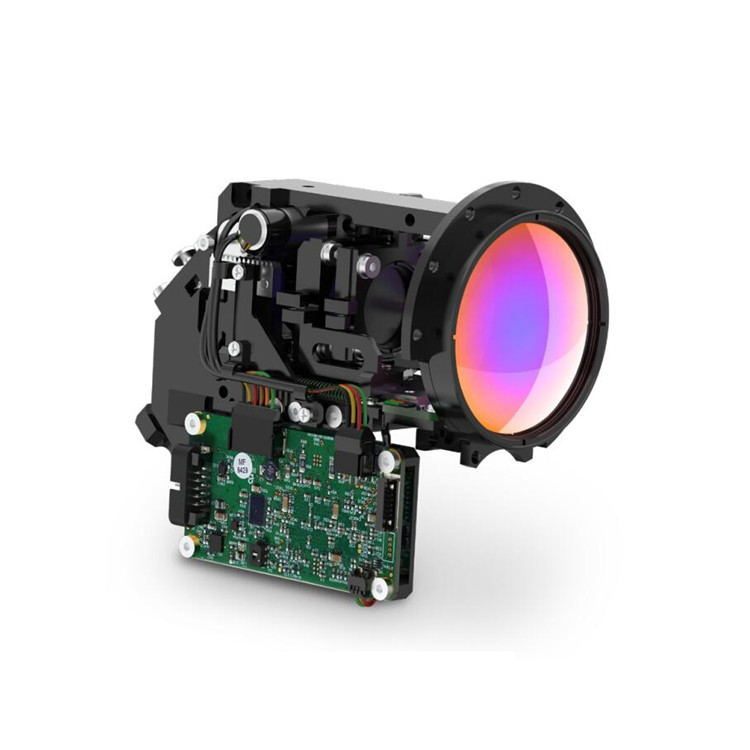

LightIR 16-180mm f/3.6，電動連續變焦設計用于 MWIR 10µm 間距 VGA FPA 冷卻 MWIR。LightIR 系列輕型、遠距離、電動連續變焦鏡頭的成員。LightIR 16-180mm f/3.6 是一款緊湊型紅外熱像儀鏡頭，專為尺寸較小的 10µm 間距 VGA FPA 探測器而優化。它采用折疊式光學設計，大大縮短了鏡頭的長度，從而減小了光學系統的整體尺寸和重量。該鏡頭比現有的中波紅外 10 微米 VGA 鏡頭小 65 %。因此，它適合滿足縮小尺寸、減輕重量、降低功耗（SWaP）和小型萬向節熱成像應用的苛刻要求，包括無人機和戰術無人機紅外熱像儀，以及商業、國土和國防工業中的微型/小型戰術有效載荷。新型變焦鏡頭在尺寸、重量、續航能力和成本方面具有顛覆性的組合，是無人機、無人駕駛飛行器和小型萬向節熱成像應用的推動者。折疊式光學設計實現了較長的光學長度，從而在采用較少光學元件的緊湊型配置中降低了對公差的敏感度。這種創新設計還能在惡劣環境中實現接近衍射的性能，并解決視線（LOS）穩定和防熱等難題。該鏡頭僅重 320 克，是市場上重量較輕的連續變焦鏡頭之一。它能在整個變焦范圍內保持銳利的焦距。機械/電氣接口可確保輕松集成到相機系統中。

高M(jìn)TF性能

緊湊的結構

針對吊艙載荷優化設計

適用于廣泛的輕量化應用場景

全程變倍清晰

高性價比的設計和架構

680389-001：高清

680389-002：LRHC

產地：美國

訂購號：680389

光學：WFOV

焦距：16 mm

F#：3.6

平均透射率（3.4 至 4.2 μm）：≥ 80 %（LRHC）；> 82 %（HD）

冷止點到 FPA 的距離：12 mm

冷擋 CA：Ø 3.37 mm

后焦距：23.08 mm（空氣中）

畸變（對角線）：< 2

Min對焦距離：5 m

模糊（散焦）：模糊至直徑 7 mm

對焦機構：電動，可調節

對焦時間（Min范圍至 ∞）：≤ 5.5 秒

變焦時間（NFOV 至 WFOV）：≤ 1 秒

Max尺寸（長×寬×高）：121×70×102 mm

重量：460 g

鏡頭控制：設定鏡頭控制器

驅動電壓：12V

電流消耗：平均 < 0.5 A，峰值 1.0 A

通信協議：RS422、RS232

工作溫度：-32 至 +75 ℃

存儲溫度：-54 至 +85 ℃

密封性：IP67 前置鏡頭

無人機、無人車載荷、飛機視覺系統、手持設備等需要輕量化應用場景設計
