每個 “計數 ”信號都會帶動一個棘輪活塞，使 24 齒圓形齒輪前進一個齒。當接收到后一個 “計數 ”信號時，圓齒輪上的一個銷釘會操作一個內部 1/8 英寸三通 N/C 閥，向輸出端口供氣。當后一個 “計數 ”信號被釋放（耗盡）時，該三通閥還驅動二個活塞，使圓形齒輪回到起始位置，進行另一個循環。適當?shù)臐櫥⒄_的壓力和清晰的計數信號是實現無故障服務和數百萬次循環壽命的關鍵。計數信號不強或不穩定可能導致無法正確計數。在計數端口安裝一個帶有密閉接頭的快速排氣閥，可糾正計數信號排氣緩慢的問題。

計算發送到 SAC-24 的空中信號

無限期地存儲和累積計數信息

輸送空氣以執行工作功能

“計數 ”信號被釋放（耗盡）時，才會自動復位，進入下一個循環

產地：美國

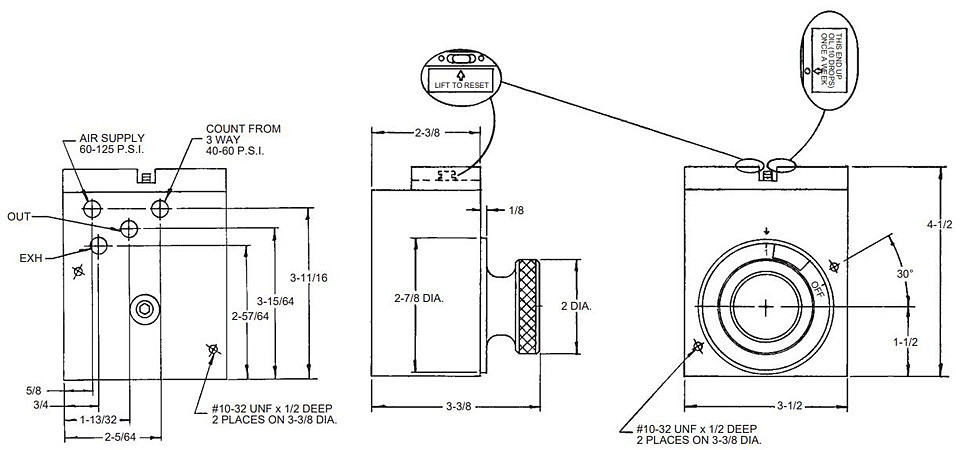

端口（全部）：1/8 npt

內閥：1/8 英寸三通 N/C 閥

每秒流量：高達 2-1/2（包括復位時間）

輸出信號 (CFM)：PSI 乘以 0.22

125 PSI 時：27.5 立方英尺/分鐘

重量：4 磅

顏色：黑色

材質：陽極氧化鋁

安裝方向：油孔朝上安裝

半導體、農業、工業、船舶
