快速可靠地掌握工件尺寸精度：HEIDENHAIN工件測頭可直接在機床內實現設置、測量和檢測功能。當測針接觸工件表面發生偏轉時，根據型號不同，通過電纜、無線電或紅外傳輸向控制系統發送開關信號。防止損壞機床和主軸：除了測針上的預定斷點外，還有一個碰撞保護選項，也能對測頭進行熱解耦。一旦與工件或工件夾持設備發生碰撞，測頭就會斷開，從而避免了代價高昂的損壞。工件上的液滴不會影響測量，但切屑?xì)埩艨赡軙?huì)影響測量。集成在測頭中的噴嘴可以在高達 60 巴的壓力下去除工件上的切屑。機器須配備相應的設備。與SE 661收發器（EnDat接口）一起使用時，HEIDENHAIN公司的測頭可在TNC屏幕上輕松配置?？梢詸z查紅外或無線電信號強度，執行無線電信道掃描或查看電池電量。減少空閑時間，無需重復探測。即使在高速測量時，這種高測量重復性也能減少空閑時間。

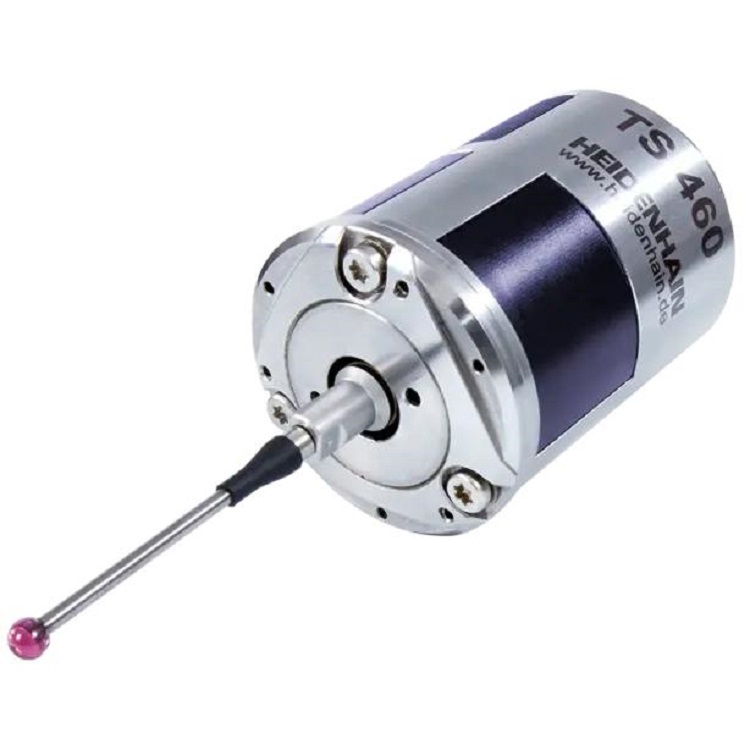

無線工件測頭

測量精度高：± 5 µm（使用 T404 標準測針）

測量重復精度高，2 σ ≤ 1 µm

無線電或紅外信號傳輸（不干擾工具觸發式測頭）

增強型碰撞保護選項

接口HTL 或 EnDat 2.2（通過收發器裝置）

防護等級IP68

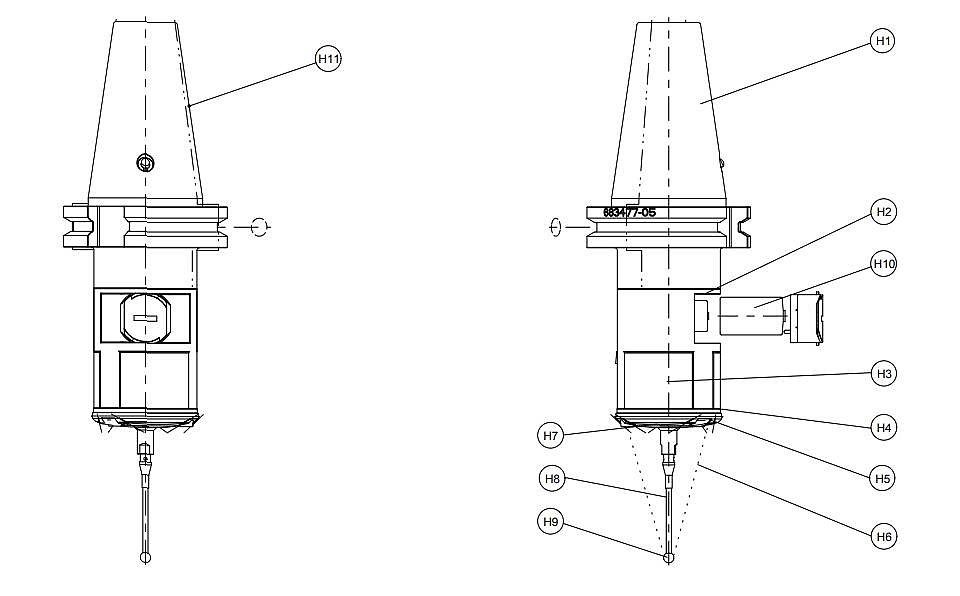

H1 夾緊柄，型號概述 011 AB D1000350 可選

H2 夾緊軸支撐面

H3 收發器裝置（3x）

H4 測針調節平臺；調節范圍 0.5 mm

H5 用于調整調整平臺的 3x120° M3 夾緊螺釘

H6 用于清潔試樣的吹氣裝置

H7 護片和密封膜

H8 M3 測針架

H9 可互換測針，符合 312KE D295695 型概述

H10 鋰電池 1/2AA; LR1

H11 配有 TS462 的機械激活裝置

H12 可選的碰撞保護和隔熱材料

H13 SE660 接收器到 TS460 外殼的紅外功能范圍

H14 紅外線傳輸工作距離

產地：德國

ID 編號：1178530-50

輸出信號：支持 EnDat 的無線電/紅外傳輸

光束方向：0°

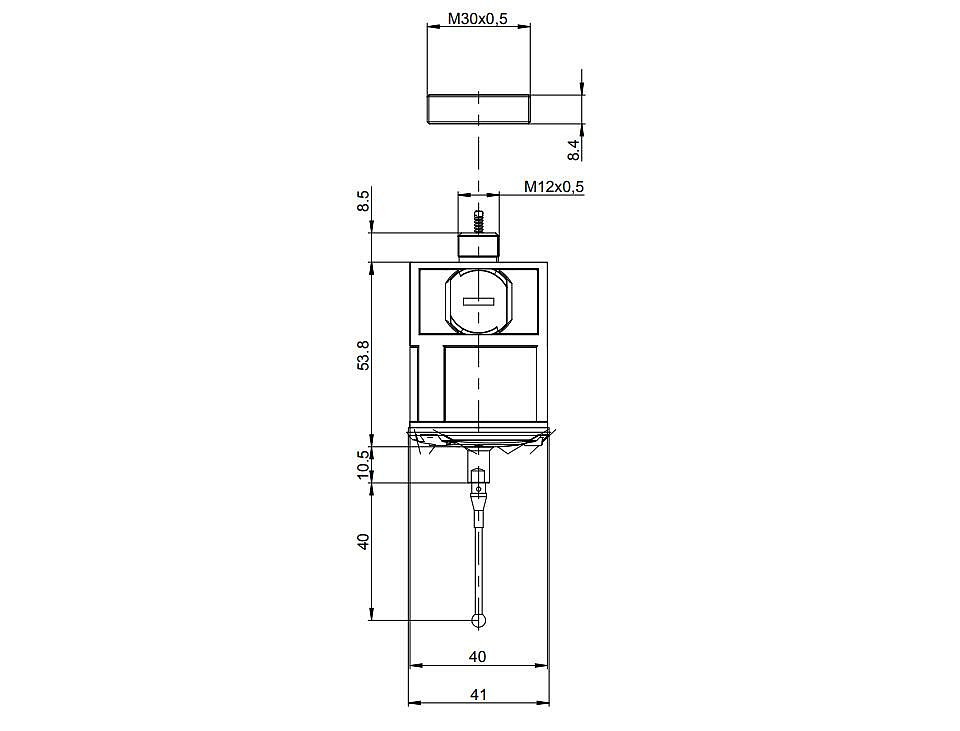

測針幾何尺寸L：40 mm

球直徑：4 mm

軸直徑：2 mm，帶額定斷點

刀柄：無規定值

啟動類型：無線電/紅外線啟動

碰撞保護：碰撞保護

包裝類型：木箱獨立包裝，帶外包裝

機床、電子、機器人、電梯、計量等
