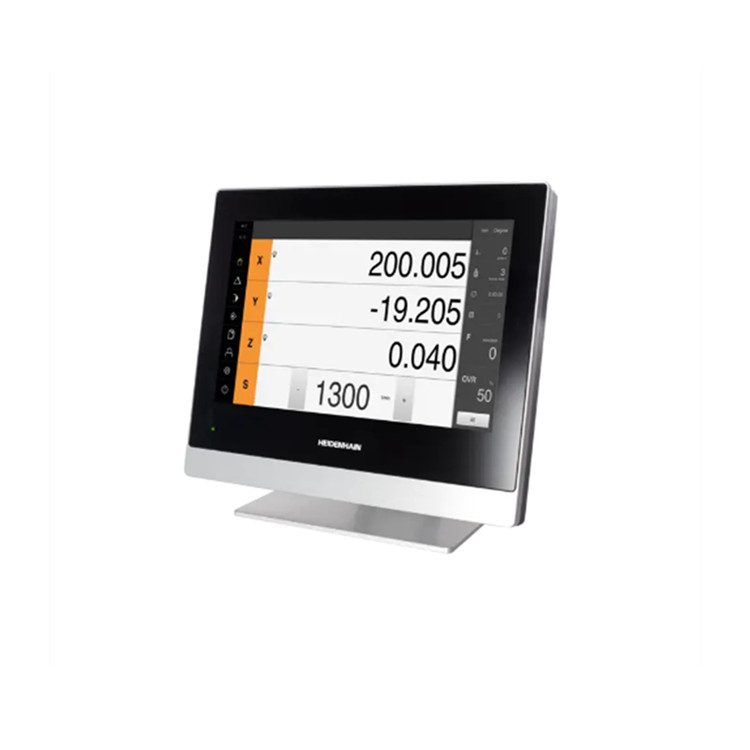

海德漢為每種類型的機床提供合適的數顯裝置，包括銑床、車床、磨床、鉆床和搖臂鉆床。防濺防水前面板和堅固的鑄鐵外殼使其能夠應對惡劣的日常車間條件。POSITIP 8000 數字讀數器適用于多達六軸的手動操作銑床、鉆床和車床。集成的開關輸入和輸出可實現與機床的交互。這樣就可以實現簡單的自動化任務。在 POSITIP 8016 ACTIVE 版本中，可配置和控制多達三個數控軸和主軸。不支持軸的同步運動和機床防護功能。POSITIP 8000 專為惡劣的車間條件而設計。其鋁制外殼堅固耐用，可觸摸操作。結構清晰、用戶友好的用戶界面使 POSITIP 易于操作。12" 屏幕可清晰顯示加工工件所需的所有信息。扁平的鋁制外殼集成了電源裝置和無風扇被動冷卻系統，堅固耐用。由特殊硬化玻璃制成的透明觸摸屏甚至可以戴手套操作。

用于銑床、鉆床和車床的數字讀數器，高達六軸

多達三個 NC 控制軸

創建和執行程序

參考點采集和帶有刀具數據的刀具工作臺

手動 MDI 模式下的定位輔助工具和塊類型

可配置的 OEM 欄

用于簡單自動化任務的切換功能

1089176-01：PT 8016 4+2 59B15 SX 01 ... .. .. 01；12.1 英寸 12.1 英寸，彩色寬屏（16:10），分辨率 1280 x 800；支持工件加工

1089177-01：pt 8016 active 4+2 59b15 sx 01 ... .. .. 01；12.1 英寸 12.1 英寸，彩色，寬屏（16:10），分辨率 1280 x 800；支持工件加工

安裝類型 POSITIP 8000

- 支架單面

- 多點支架

- 多點支架

- 安裝臂上的多點支架

- 安裝框架

產地：德國

ID 編號：1089176-01

應用：銑削/車削

輸出顯示：彩色顯示屏

顯示屏尺寸：12.1 英寸，寬屏（16:10）

顯示屏分辨率：1280 x 800

編碼器輸入端數量：4

可選編碼器輸入端數量：2

編碼器接口：EnDat 2.2/1 Vpp

編碼器連接：內置 D-sub 接頭，無外殼，2 排，母型，15 針

開關功能：可用，通過 SW 選項啟用

USB 接口：4 x USB 2.0 高速（A 型）

Max電流：500 mA

網絡接口：1 個 10/100 Mbit/1 Gbit 以太網接口，1 個 1 Gbit 以太網接口

測頭接口：通用海德漢接口

緊固類型：VESA MIS-D，100

應用軟件：手動操作機床

軟件選項：可選擴展（取決于軟件版本）

誤差補償：線性 (LEC) 和分段線性 (SLEC)

數據接口：2 x 以太網 100 MBit/1 GBit (RJ45)，4 x USB 2.0 (A 型)

附件：單點、雙點、多點支架，多點支架，安裝框架，電源線，適配器插頭

主電源連接：交流 100 至 240 V（± 10 %），50 至 60 Hz（±5%）；≤ 79 W

工作溫度：0 至 +45 ℃

存儲溫度：-20 至 +70 ℃

防護等級 EN 60529：IP 65，后置 IP 40

安裝：單支架、雙支架、多支架、多支架；與 VESA MIS-D 100 兼容的安裝系統

重量：≈ 3.50 kg
