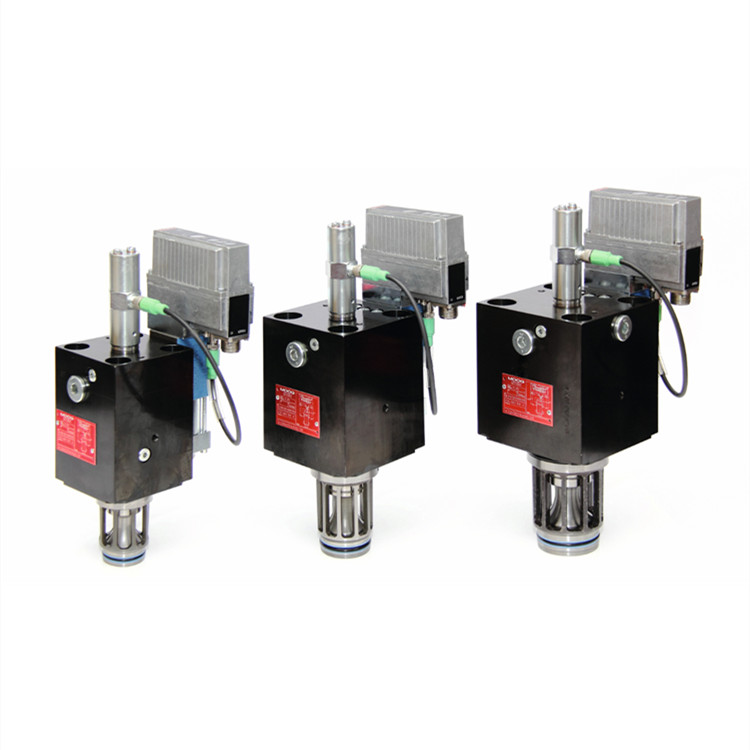

快速響應時間和高流量性能 MOOG的 X700 系列伺服插裝閥是用于 2 通應用的節流閥。這些閥適用于電液流量控制系統，包括具有高動態響應要求的系統。X700 產品系列配備動態MOOG D636 直接驅動先導閥，確保高能效和低內泄漏。D636 的集成電子元件可為主級插裝閥芯提供閉環位置控制。為了獲得更大的靈活性，客戶可以選擇模擬和/或現場總線接口。新型創新設計的主級插裝閥具有很高的流量性能。MOOG X700 系列堅固耐用，可為壓鑄機、壓力機和重型工業設備以及其他應用提供可靠的控制。該產品系列易于集成和配置，可滿足您確切的應用和性能需求。故障選件適用于有防護要求的應用，可確保確定的主級閥門位置，避免機器失控運動。

通過流量優化設計縮小閥門尺寸，實現高額定流量

設計堅固，公稱壓力為 420 bar（6,000 psi）

響應時間快，機器動態性能高

減少內部泄漏，提高能效

無需在閥組中對齊套管，使閥組設計更靈活，安裝更簡便

可選現場總線接口（物聯網就緒）

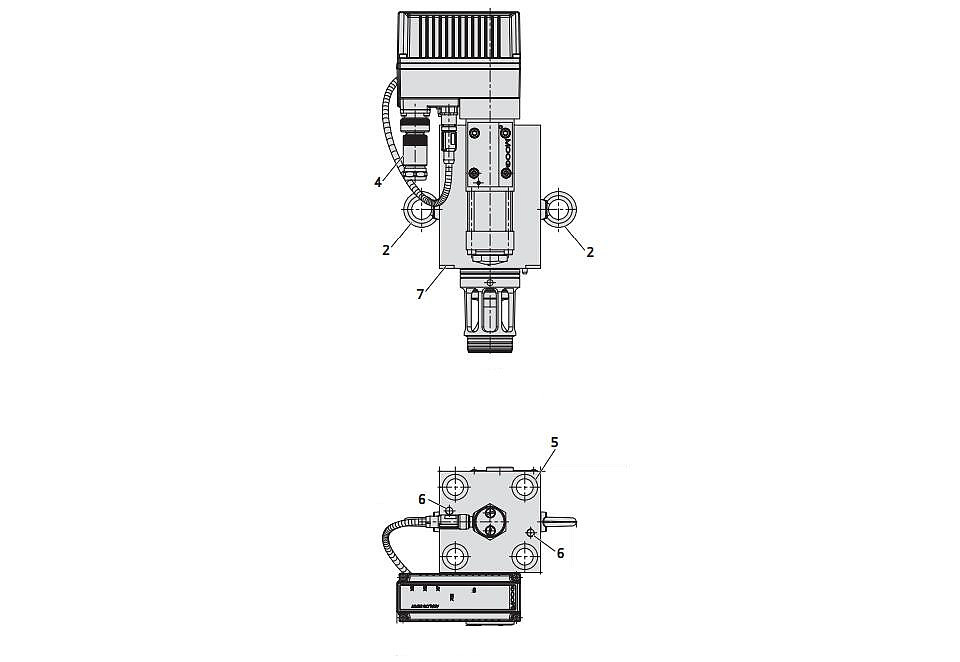

1. G1/2 英寸吸入口插頭
2. M8 眼螺栓（隨貨提供）
3. 用于電纜支架的 M3 螺紋
4. 6+PE 電動閥門連接器（需單獨訂購）
5. M16x150 緊固螺釘位置（需單獨訂購）
6. 用于吊環螺栓的 M8 螺紋
7. 用于拆卸閥門的撬點

配接連接器，彎頭 6 芯 + PE

配套連接器，直式 6 芯 + PE

服務和調試套件

產地：美國

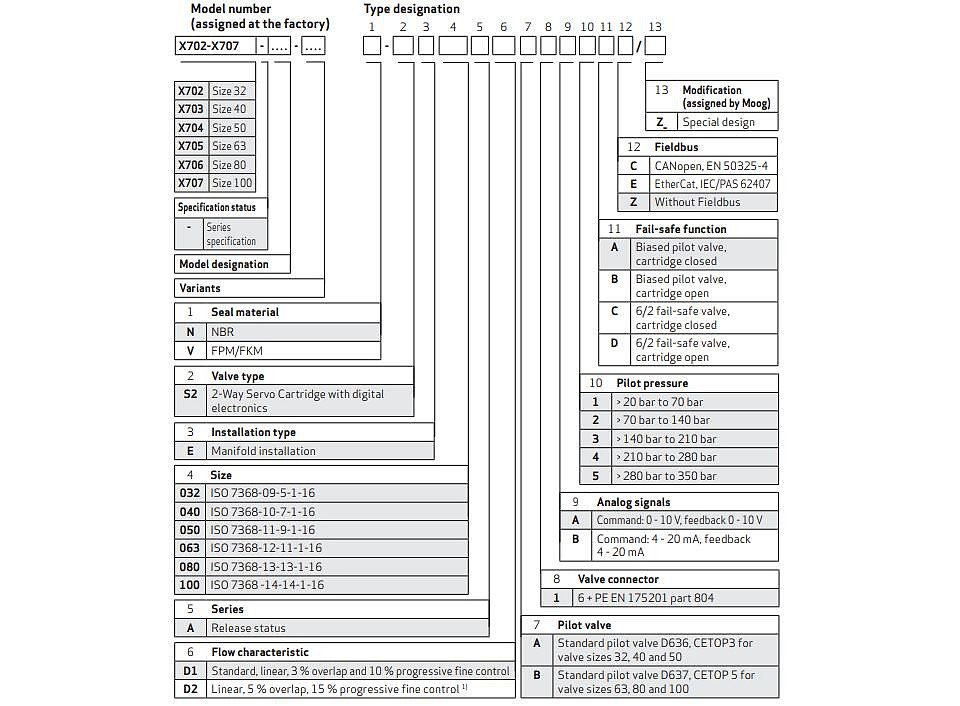

閥門設計：二通伺服插裝閥，閥座設計

尺寸符合 ISO 7368 標準：尺寸 32

安裝方式：ISO 7368-09-5-1-16

主級：A,B 端口Max工作壓力：420 bar (6,000 psi)

Δp_N 5 bar（75 psi）時的額定流量

流向 A-B

D1：1,850 l/min（489 gpm）

D2：1,100 l/min（291 gpm）

流向 B-A

D1：1,300 l/min（343 gpm）

D2：1,000 l/min（264 gpm）

Max流量：2,700 l/min（713 gpm）

步進響應時間符合 ISO 10770-1（p_x = 210 bar）：11 ms

Min先導壓力：主級壓力的 50 %

X 端口Max壓力：350 bar（5,000 psi）

先導泄漏流量：< 1.2 l/min（< 0.32 gpm）

滿階躍的峰值先導流量：50 l/min（13.2 gpm）

壓鑄、金屬成型和壓力機、一般工業機械
