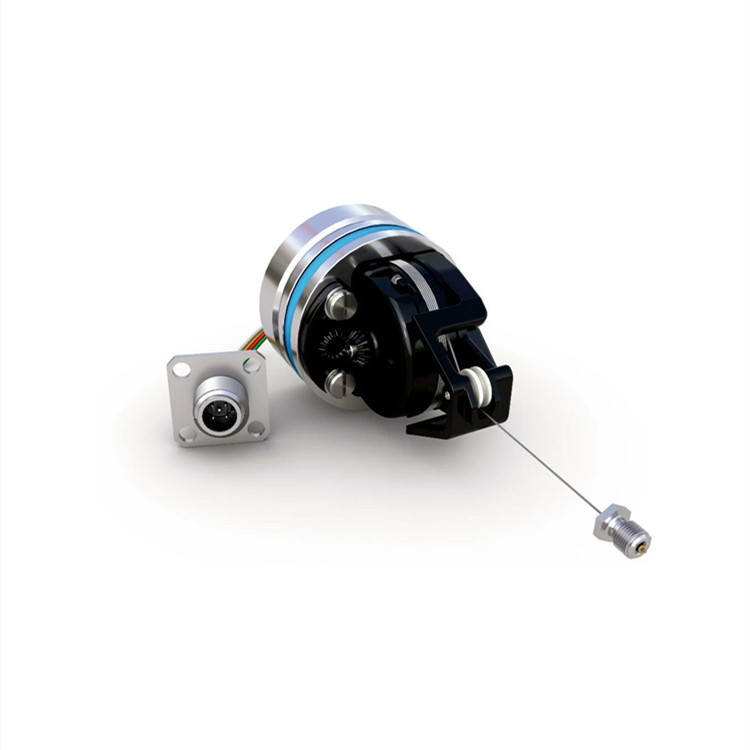

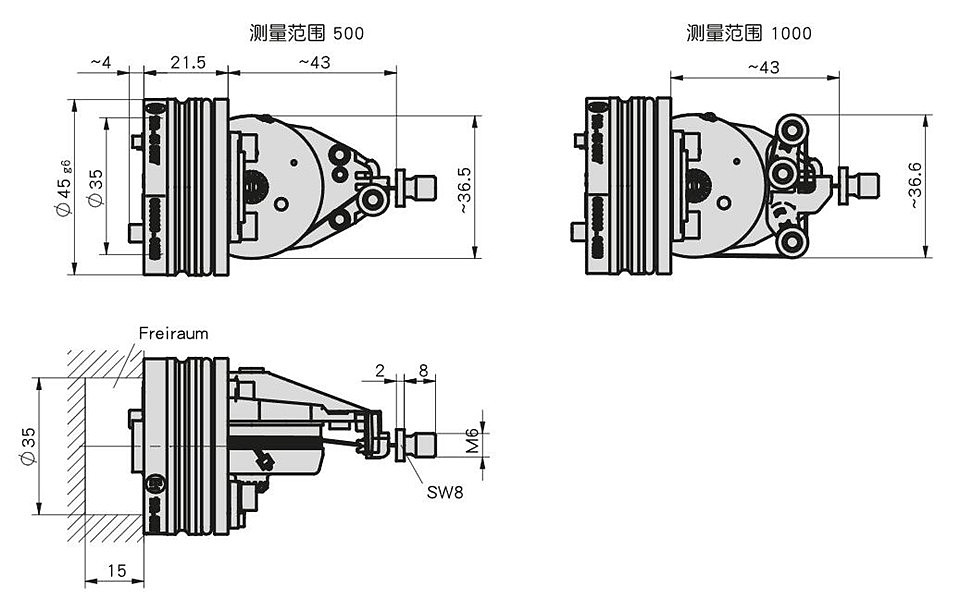

SGH10 拉繩編碼器可直接在液壓缸中直接測量柱塞行程。通過新型測量系統無需在柱塞上打孔。與其他測量系統相比，這樣就可以降低整合費用并且可以避免削弱柱塞。該測量系統也可以用于伸縮缸中。SGH10在2015 SPC IPC Drives展會中被拜訪者和在線訪問者評選獲得DirectIndustry的 i-NOVO科技獎。

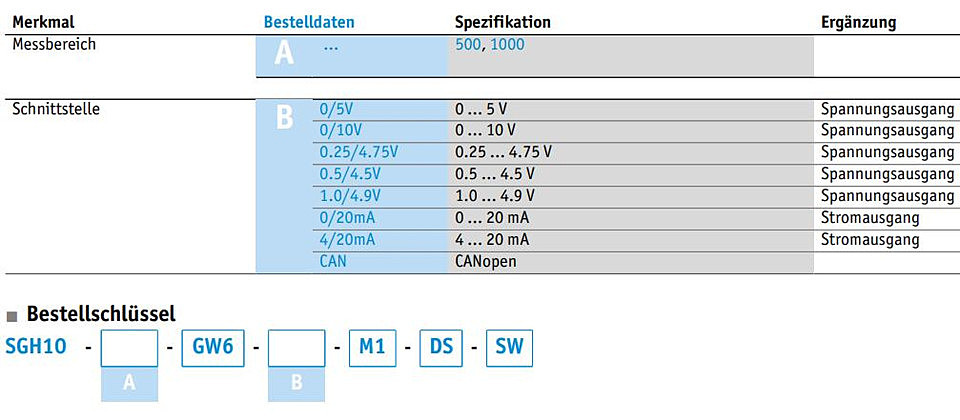

測量范圍 0 至 1000 mm (39.37 英寸)

Abs值測量系統

接口 CANopen, 模擬式: 電流和電壓

工作電壓 9 至 32 VDC

抗壓達 350 bar, 壓力峰值達 450 bar

高度靈活性，得益于每個測量長度的示教功能

高電磁兼容性

高抗震和抗沖擊性

使用 PURE.MOBILE 技術

供貨范圍

SGH10

安裝指南

延長線SVH

安裝工具ZB4004

編程工具ProTool SGH

旋轉環ZB4009

套筒扳手ZB4008

產地：德國

外殼：塑料PA66

線繩類型：ø 0.45 mm 不銹鋼

拉力：≥ 2 N

加速：≤ 10 m/s²

重量：~0.15 kg

法蘭：鋁

掃描：磁性

分辨率：12 bit 模擬輸出

重復精度：± 0.15 mm

測量范圍：500 mm

行進速度：≤ 1 m/s

故障率：235.6 年份 模擬輸出, 在 60 ℃ (MTBF) 時根據 SN 29500；253.3 年份 CANopen, 在 60 ℃ (MTBF) 時根據 SN 29500

許可：符合 E1 標準；通過 UN ECE R10 標準的批準號碼: E1 10 R - 05 8507

環境溫度：-40 至 105 ℃

電子設備：-30 至 100 ℃

機械裝置，可選溫度：105 ℃

儲存溫度：-40 至 85 ℃

相對濕度：100 ；在安裝和插入的狀況下允許凝露

EMV

根據 EN 61326-3.1 標準：對抗擾度有要求的工業，放射限值等級B

按照 ISO 11452-1、-2、-3、-4、-5 標準：干擾侵入量 EUB

按照 ISO 7637-1、-2 標準：瞬時脈沖

ISO 10605：靜電放電 (E.S.D)

耐沖擊性：1000 m/s², 11 ms；按照 EN 60068-2-27 標準

耐振動性：70 m/s², 10 至 2 kHz；按照 EN 60068-2-64 標準

工作壓力：< 350 bar；P_n 值根據 ISO 19879 標準

過載壓力：< 450 bar；P_max 限值根據 ISO 19879 標準

測試壓力：650 bar；P靜態 值根據 ISO 19879 標準

防護等級：IP6K9K；按 ISO 20653 標準， 已安裝 KV1H 和匹配的插頭

可移動液壓系統
