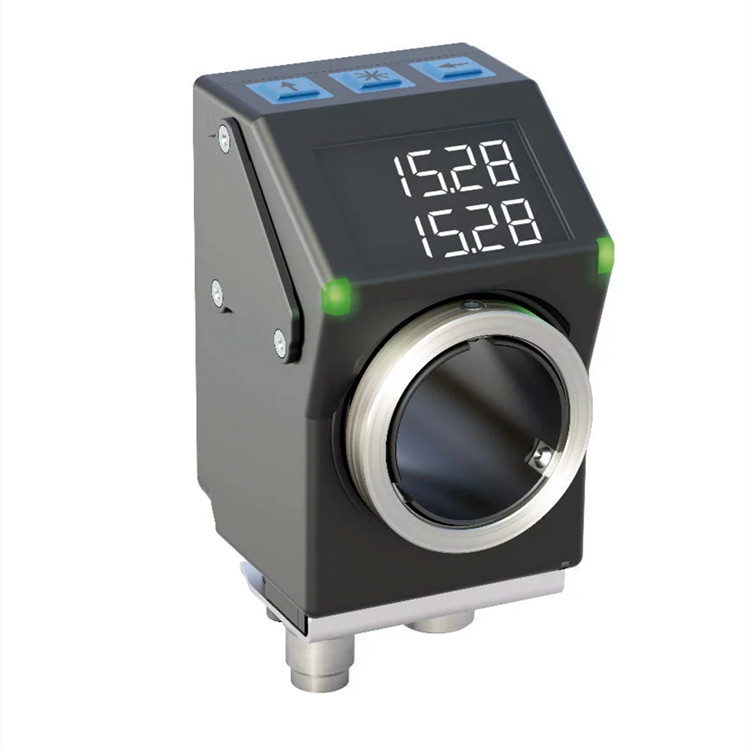

位置指示器 AP05 直觀的引導使用者在產品更換或者尺寸格式更改時正確的進行機器設置。優化的背光顯示器準確的指示理論值和實際值。雙 LED 燈明確的指示操作者需要進行調整的方向。因此使用位置指示器 AP05 可避免機器錯誤設置，通過這樣可保證靈活的生產機械可靠的過程防護性。

帶有總線接口或信號通訊接口的電子式位置顯示器

帶背光的雙行 LCD 顯示器

集成調準的理論值和實際值顯示

通過 LED 狀態指示燈引導使用者

空心軸帶有20毫米直徑的不銹鋼夾環

通過顯示器保護玻璃提高了抗沖擊強度

集成式 RS485 通訊接口、CAN 總線或 IO-Link 系統為可選項

使用磁掃描的強大的傳感器裝置

對位置指示器AP04和DA04擴建兼容

防護等級 IP53, 可選 IP65

工業 4.0 就緒

氣動夾板KPO9P

夾板KPE04

簡易觸摸控制ETC5000

延長線KVO4S1

電池單元ZB1027

配套插頭, 4 針，插口84209

配套插頭, 4 針，插頭84210

總線連接器, 4 針，插頭BAS-0005

產地：德國

外殼：增強塑料

顏色：黑色, RAL 9005

夾環：不銹鋼

轉速：≤ 500 min^-1

電纜護套：PUR

電纜曲率半徑：≥ 30 mm

接口：IO-Link

空心軸：φ 20 mm

中間板：無

防護等級：IP53

連接類型：工業插頭

軟件：標準軟件

工作電壓：18 至 30 V DC；反極性保護

電流消耗：~30 mA

電池壽命：~8 年份

參數存儲器：10¹⁰ 次循環；也適用于校準過程

指示/指示范圍：5位，7段LCD，?６ mm高；小數點、2行、特殊字符（紅色/白色LED背光）

特殊字符：順時針旋轉箭頭，逆時針旋轉箭頭，增量，電池

狀態指示：2 個雙色 LED 燈（紅色/綠色）；位置狀況，可參數化

按鍵：鏈式尺寸標注功能、參數可調整化、可校準功能

接口：IO-Link 版本 1.1；按照 IEC 61131-9 V1.1.2 標準, 包括 Package 2015 & Corrigendum

連接方式：1個 M8 插拔連接器 (A 編碼)；1 個 M12 插拔連接器 (A 編碼)；通過 6.3 mm 扁插頭接地；4 針, 1 個插頭 (連接類型 EX)；4 針, 1 個插頭 (連接類型 E12X)

掃描：磁性

分辨率：720 增量/轉數；指示值/轉數可自由編程

測量范圍：≤932067 rotation(s)

Max環境溫度：60 ℃

儲存溫度：-20 至 80 ℃

相對濕度：不允許凝露

EMV：按照 EN 61326-3-1 標準；對抗擾度有要求的工業，放射限值等級B

安全條例：德歐標準 DIN EN 61010-1 (VDE 0411-1), UL 61010-1；功率受限的供電根據 DIN EN 61010-1 第 9.4. 節

防護等級：IP53；按照 EN 60529 標準, 在安裝狀態下，安裝對應插頭

耐沖擊性：≤500 m/s², 11 ms；EN 60068-2-27, 半正弦, 3 軸 (+/-), 每3次沖擊

耐振動性：≤100 m/s², 10 至 2000 Hz；按照 EN 60068-2-6 標準, 每 10 個循環

重量：~0.07 kg

包裝、木材加工
