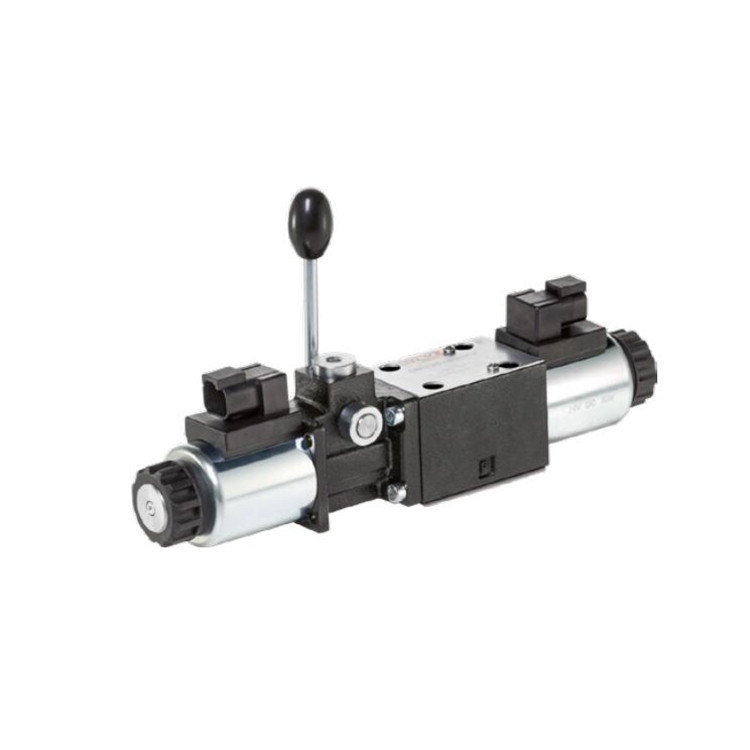

換向閥是換向閥的一種。它們可以控制單作用和雙作用液壓裝置的運動方向和速度。CWPN 型換向閥是一種 4/3 或 4/2 通換向閥，采用標準連接方式 NG 6 (CETOP 03)。它可直接驅動。CWPN 型換向閥可與常見的 HAWE 閥組和緊湊型液壓動力單元靈活組合。也可安裝在客戶設定的閥組或子板上。

符合 ISO 4401-03 或 DIN 24 340-A6 標準

采用標準連接方式 NG 6 (CETOP 3)，通用性強

模塊化系統，具有各種電路符號和執行變量

也可選擇在端口 P 上安裝附加閥門

可選擇在端口 P 上安裝附加閥門

產地：德國

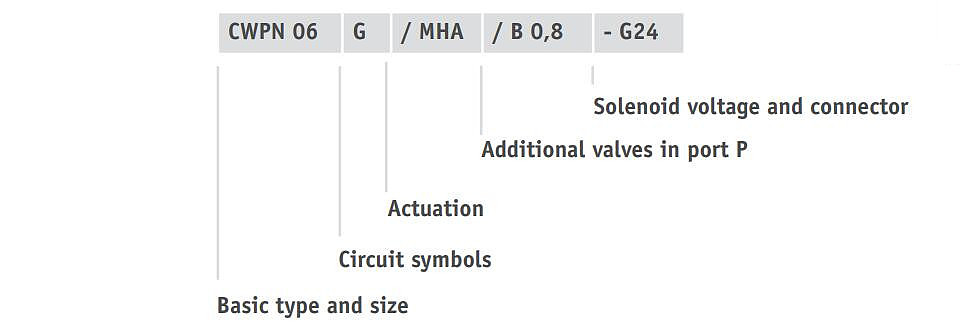

基本類型和尺寸：CWPN 06

電路符號：G

兼容電路符號：G、D、H、L、X、C、E、O、GW、B、HW、R 或 V 結合使用

執行方式：電動執行；A面手動執行

電壓：12 V 或 24 V

端口 P 中的孔徑：0.8

電磁閥電壓和連接器：G24

連接方式：NG 6 (CETOP 03)

流量 Q_max：15.85 加侖/分鐘（60 升/分鐘）

工作壓力 P_max：4,560 磅/平方英寸（315 巴）

Max切換流量：根據壓力的不同，可能會更低

機床、風力渦輪機、太陽能發電廠、工業液壓
