線性電機，如 UNIMOTION 無鐵芯線性電機，是氣動、液壓、皮帶、滾珠絲杠或其他類型驅動裝置的適配替代品。線性電機驅動系統不需要從旋轉運動轉換為線性運動，因為運動是直接由線性電磁力產生的。與傳統的線性裝置相比，線性電機驅動系統更加緊湊、準確、可重復、快速、堅固、可靠，產生的噪音更小，而且無需維護。與鐵芯電機相比，UNIMOTION 無鐵電機采用無鐵線圈單元，去除了電機和磁板之間的吸引力和齒槽游隙。這種設計具有許多優點，例如框架重量輕、精度高、動態響應靈敏、速度快以及加速和減速迅速。這些特點共同為各種應用提供了高性能。

力密度高的高速無鐵直線電機

高柔性電纜

無吸引力

低齒槽力

加速度高

免維護運動

直接驅動電機（無機械傳動）

CE, RoHS

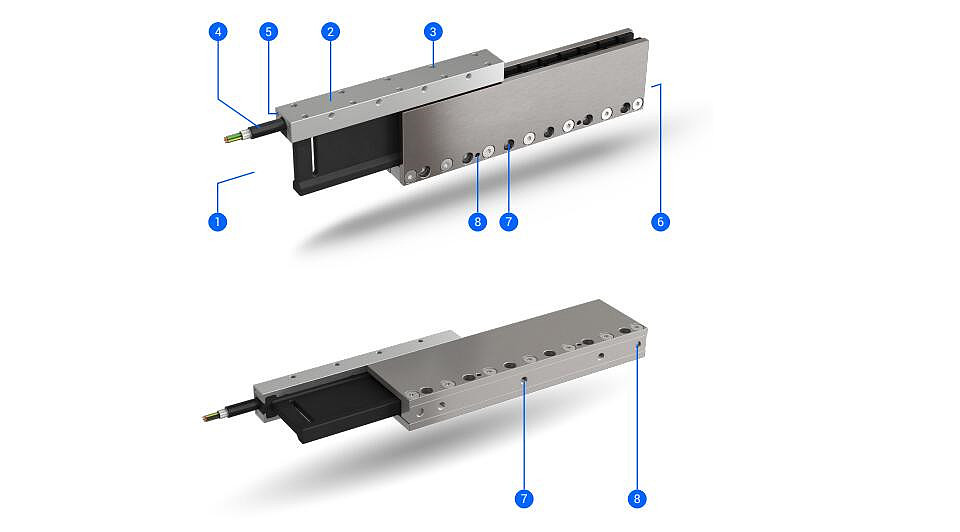

1 - 切割機

2 - 切割機主體

3 - 切割機安裝孔

4 - 混合電源和信號電纜

5 - 霍爾傳感器安裝孔

6 - 磁板

7 - 磁板安裝孔

8 - 磁板定位環或定位銷孔

119046：磁板 LPA 21 120 C

119047：磁板 LPA 21 180 C

119048：磁板 LPA 21 300 C

產地：斯洛文尼亞

Max電源電壓 V_DC：340 V (DC)

連續力 F_C：127.1 N

峰值力 (1s) F_P：508.3 N

力常數 K_F：27.5 N/ARMS

電機常數 K_M：9.7 N/√W

背電磁場相位常數 K_BEMF：15.9 V_RMS/(m/s)

連續電流 I_C：4.6 A_RMS

峰值電流 I_P：18.5 A_RMS

20 °C 時相位電阻 R₂₀：5.4 Ω

125 °C 時相位電阻 R₁₂₅：7.6 Ω

感應相位 L_P：1.1 mH

電氣時間常數 t_C：0.2 mS

Max繞組溫度 T_max：125 °C

允許的Max磁板溫度 T_magnet：70 °C

熱時間常數 τ_th：65 s

熱電阻 R_th：0.43 K/W

散熱器熱電阻 R_{th_HS}：0,.298 K/W

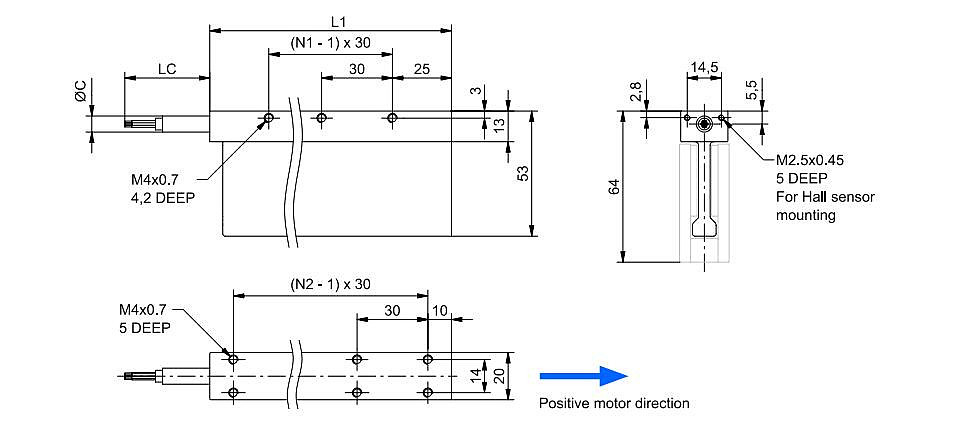

磁控管總長度 M_L：260 mm

磁控管總寬度 M_W：20 mm

磁控管總高度 M_H：53 mm

磁控管質量 m_m：0.62 kg

磁板重量 m_S：4.8 kg/m

燒結盤導線橫截面 S_C：0.75 mm²

傳感器導線橫截面 S_SC：0.14 mm²

燒結盤電纜長度 L_M：1000 mm

磁鐵間距 τ：30 mm

自動化行業、汽車行業、食品和飲料行業、加工行業、機器人行業、包裝行業、半導體行業、印刷行業、化工行業
