MTJ 和 MRJ 線性單元采用齒形帶驅動，尺寸緊湊，具有高性能特點，如高速、高精度和高重復性。它們可以方便地組合成多軸系統。結構緊湊的擠壓鋁型材由 6063 AL 制成，帶有集成的零間隙滾珠導軌系統，可在高速移動較大質量時實現高承載能力和循環。MRJ 型滾輪（軸頸軸承）尤其適用于高達 10 m/s 的高速運動。在 MTJ 和 MRJ 線性單元中使用的是預張力鋼增強 AT 聚氨酯同步齒形帶。與零齒隙驅動輪配合使用，可實現高扭矩、交變載荷、高定位精度、低磨損和低噪音。型材槽中的聚氨酯同步帶可保護型材中的所有部件免受灰塵和其他污染物的影響。鋁型材包括用于固定線性單元以及安裝傳感器和開關的 T 型槽。不同長度的滑塊帶有中央潤滑口，便于對線性單元進行再潤滑，并可在側面安裝其他配件。對于 MTJ 和 MRJ 線性單元，可提供各種適配選項，用于連接（或改向）電機或齒輪箱。

齒形帶驅動

尺寸緊湊

高速、高精度、高重復性

擠壓鋁型材由 6063 AL 制成

集成的零間隙滾珠導軌系統

高扭矩、交變載荷、高定位精度

低磨損、低噪音

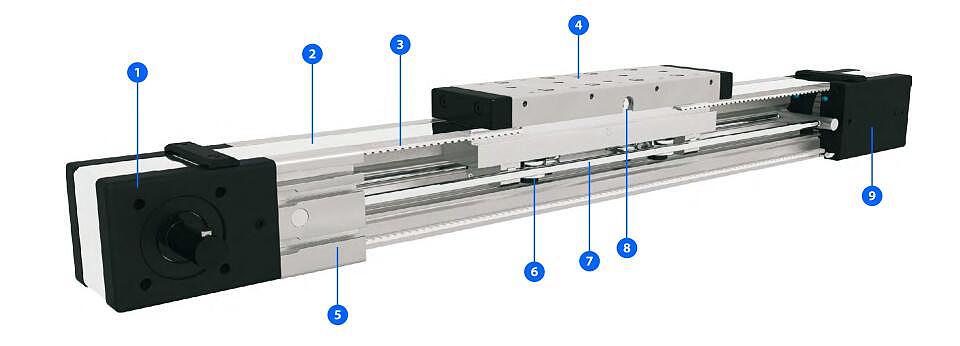

1- 帶滑輪的驅動塊

2- 防腐蝕保護條（也可無保護條）

3- 帶鋼制張緊繩的 AT 聚氨酯齒形帶

4- 小車；內置磁鐵

5- 鋁型材-硬質陽極氧化

6- 滾輪（軸頸軸承）

7- 兩個硬化鋼圓導軌（58/60 HRC）

8- 中央潤滑口；兩側

9- 帶集成式皮帶張緊系統的張緊端

彈性聯軸器

連接軸

電機適配器

連接元件

限位開關

產地：斯洛文尼亞

線性單元：MRJ 40

滑塊長度：92 mm

動態載荷能力 C_y：3400 N

動態載荷能力 C_z：1700 N

動態力矩 M_x：20 Nm

動態力矩 M_y：21 Nm

動態力矩 M_z：25 Nm

Max允許載荷 M_px：13 Nm

Max允許載荷 M_py：14 Nm

Max允許載荷 M_pz：7.6 Nm

移動質量：0.26 kg

Max重復精度：±0.08 mm

Max長度：6000 mm

Max行程：5876 mm

Min行程：0 mm

自動化行業、汽車行業、食品和飲料行業、加工行業、機器人行業、包裝行業、半導體行業、印刷行業、化工行業
