當直線導軌承受過大負載時，溝槽（軌道）表面和鋼珠會變形。此時，直線導軌將不再平穩運行?；绢~定靜載荷 C0 定義為導致鋼珠直徑 0.0001 倍的整體變形的靜載荷。允許靜力矩是指造成相當于基本額定靜載荷 C0 的載荷的力矩。由于四排鋼球的接觸角為 45 度（在軌道表面和鋼球之間），BGX直線導軌可以承受高負荷。這種設計使直線導軌在所有主要方向上都具有相同的承載能力，無論導軌如何定位。與兩槽哥特式設計相比，四槽設計具有更好的剛性、精度、穩定性和更長的使用壽命。特別是自動調整功能，可吸收安裝平面的偏差和裝配誤差，從而實現平穩的直線運動。

非籠式，高裝配

帶法蘭，標準閥塊長度

端面密封、底部密封

預緊力等級： Z0 - 無預緊

精度等級：正常

產地：斯洛文尼亞

編號：58431

型號：H25FN

基本額定動載荷：20.1 kN

基本額定靜載荷：41.1 kN

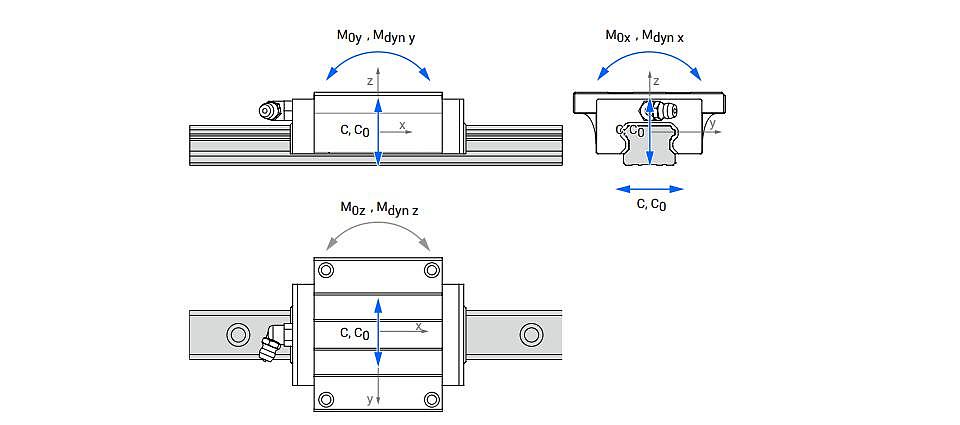

允許動力矩 M_{dyn x}：215 Nm

允許動力矩 M_{dyn y}：172 Nm

允許動力矩 M_{dyn z}：172 Nm

允許靜力矩 M_0x：440 Nm

允許靜力矩 M_0y：352 Nm

允許靜力矩 M_0z：352 Nm

自動化行業、汽車行業、食品和飲料行業、加工行業、機器人行業、包裝行業、半導體行業、印刷行業、化工行業
