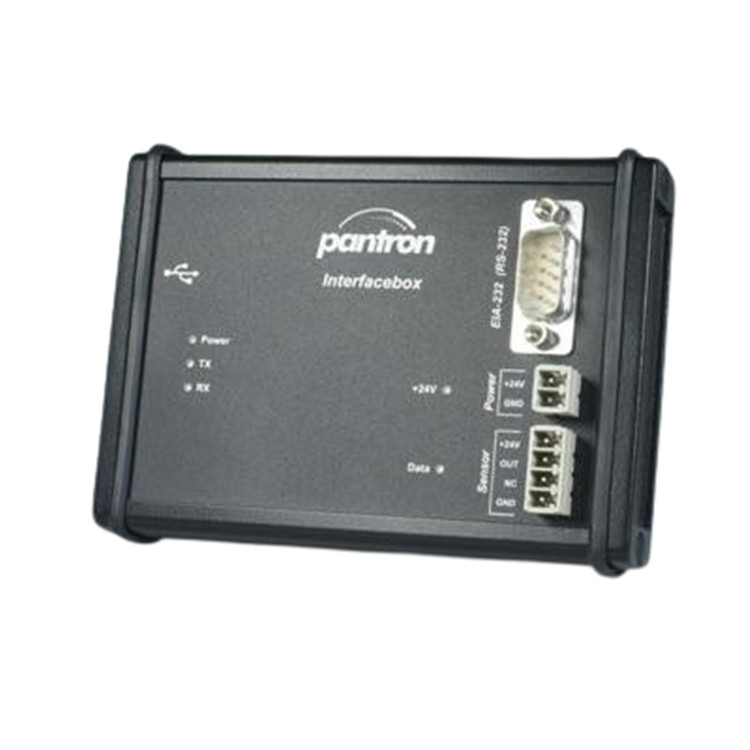

接口盒用于 PC 與 Pantron FSI/FSR 系列叉形光柵或 ISM 和 ICL 系列光柵放大器之間的通信。它通過 USB 2.0 B 型插座連接。它也可作為電隔離 USB 至串行適配器通用。無需額外電源。支持所有控制線，如 RTS、CTS、DTR、DSR、DCD 和 RI。對 FSI/FSR 系列叉形光柵進行編程時，須連接 24V 電源電壓為叉形光柵供電。IFB-1 有一個用于 FSI/FSR 叉形光柵的連接插座和一個通用九針 SUB-D RS-232 插座。開關是自動的。接通 24V 電源時，叉形光柵的連接處于激活狀態。如果要使用 RS-232 連接，則 24V 電源不存在。

電隔離 USB 轉 RS232 接口

用于 ISM 和 ICL 系列放大器

用于 FSI/FSR 系列叉形光柵

普遍適用

支持 RTS、CTS、DTR、DSR、DCD 和 RI 控制線

1、USB 連接

2、數據接收顯示 (RX)

3、數據傳輸顯示 (TX)

4、操作顯示 (電源)

5、通信顯示 (數據)

6、外部電壓顯示 (+24V)

7、連接 RS232 (EIA 232)

8、連接外部電源 (電源)

9、連接傳感器 (傳感器)

產地：德國

USB 連接：插頭類型 B

USB 電流消耗：Max 100 mA

外部電源：2 針螺旋插頭

輸入電壓：24 V ± 10 %

電流消耗：200 mA

連接截面：0.14 至 2.5 mm²

傳感器連接：4 針螺絲連接器

連接橫截面：0.14 至 2.5 mm²

絕緣電壓：1000 V

數據傳輸速率：Max 120 kbps

外殼材料：黑色陽極氧化鋁

防護等級：IP 10

工作溫度：-10 至 +60 ℃

存儲溫度：-25 至 +80 ℃

尺寸（長 x 寬 x 高）：114 x 85 x 32 mm（不含插頭）

木材和造紙業、車輛清洗系統、散裝貨物檢查、電梯、室外門控制系統、食品工業等
