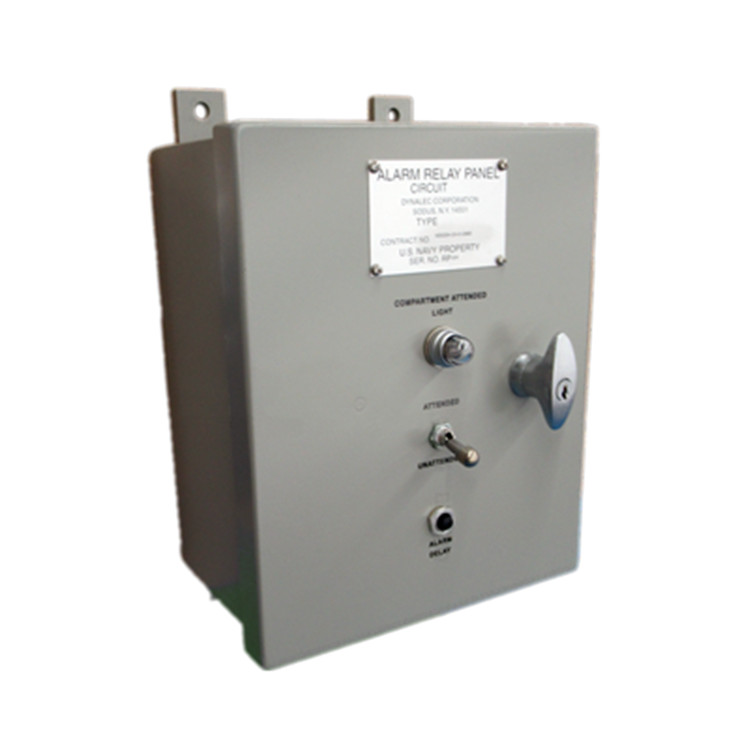

報警繼電器面板有一個互鎖保護、可鎖定的前門，配有一個隔間有人值守/無人值守撥動開關、一個在選擇有人值守模式時亮起的指示燈和一個瞬時接觸報警延遲按鈕開關。

• 與報警繼電器面板相關的門或艙口的位置由 IC/DM-1-0 門開關（PN 62425-000，不包括在本裝置中）檢測，該開關向繼電器面板提供輸入信號。
• 入侵警報繼電器面板用于監控門或艙口的狀態（打開或關閉）。
• 隔間有人值守選擇器允許隔間門在人員在空間內工作時保持打開或反復打開和關閉，而不會觸發警報。但是，將開關置于“隔間有人值守”位置會向遠程監控警報面板發送警報指示。
• 警報繼電器面板前面的警報延遲開關繞過 IC/DM 門開關和警報繼電器面板前面板聯鎖開關 60 秒，允許在這段時間內打開任何一個而不觸發警報。如果前面板聯鎖開關未設置為旁路，或者在此期間隔間的門未關閉，則將設置警報條件。
• 報警繼電器面板向 IC/SM 型監控報警系統（例如 IC/SM-10 或類似設備）輸出三態報警信號。該信號表示以下三種情況之一：連接丟失（稱為監控警報）、正常操作條件或警報條件。

輸入功率：115 VAC，60 Hz

外部報警輸入：來自 IC/DM-1-0 的常開電路（門打開時電路閉合）

外部報警輸出：到 IC/SM 系統的三態報警信號

二次報警輸出：常閉觸點閉合（在隔間有人值守模式下電路打開）

產品尺寸：13.5 英寸高 x 9 英寸寬 x 8 英寸深

重量：23 磅
