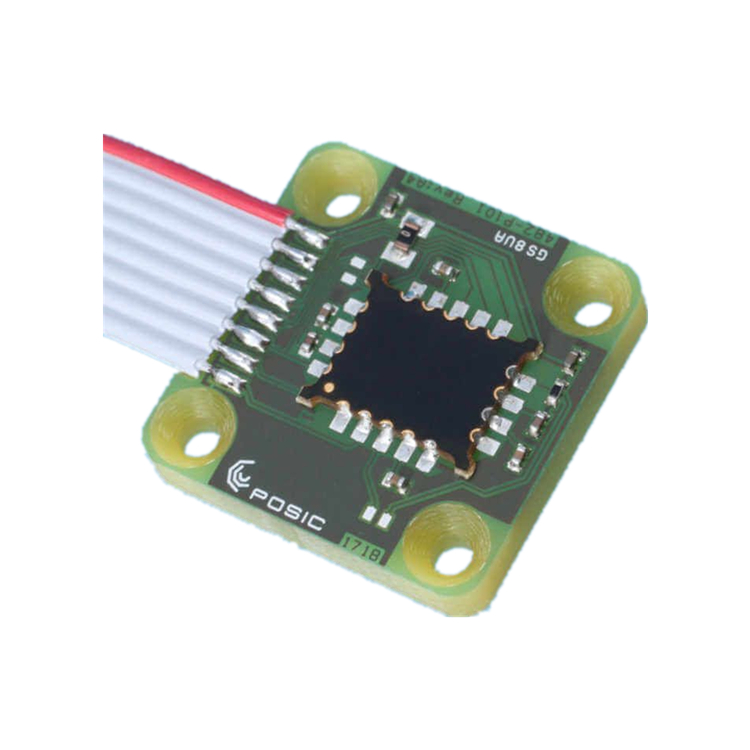

IT5602C旋轉(zhuǎn)感應編碼器套件包括一個編碼器和一個碼盤。 編碼器由 PCB 外殼中的兩個集成電路組成。它提供正交的增量 A 和 B 輸出信號以及與 A 和 B 同步的 Index 信號。碼盤是帶有無源銅帶的 PCB。編碼器的分辨率和max速度是用戶可編程的或可以在出廠時進行編程。分辨率取決于限制編碼器與碼盤的max速度的過濾器設置,還取決于編碼器和碼盤之間的max距離。

• 高度小型化的編碼器
• 差分感應傳感原理
• 對磁場干擾不敏感
• 耐油、水、灰塵、顆粒物
• 超薄編碼器和碼盤（總 < 2 mm）
• 可選配電纜、連接器和支架

• 輸出格式：A和B正交+索引
• 分辨率：256 – 1’474’560 CPR
• max轉(zhuǎn)速：max 8,600 RPM
• 氣隙：max 0.6 mm
• 電源：5 V, 30 mA
• 溫度：-40 至 125°C
• 碼盤：直徑 28、53 或 73 mm

• 有刷和無刷電機
• 工業(yè)/實驗室/辦公自動化
• 旋轉(zhuǎn)臺
• 機器人、裝配設備
