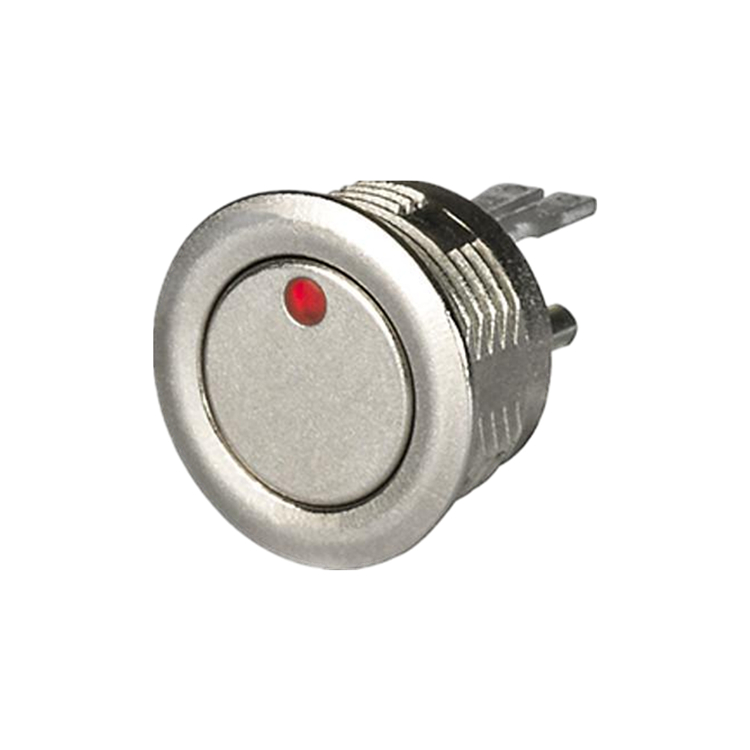

MCS 16是一款高性能的開關，用螺母安裝組裝，引腳連接、帶助焊劑的引腳或引腳夾。

• 瞬時動作開關提供標準版本，帶點照明，刻字
• 非常低的安裝深度
• 高防護等級 IP67
• 抵抗破壞行為
• 使用壽命長
• 外殼鋅壓鑄鍍鎳和兩種執行器材料類型：鋅壓鑄鍍鎳或不銹鋼
• 廣泛的材料、顏色、字體、照明顏色
• max開關電壓 48 VDC，max開關電流125毫安
• 用于外殼和執行器的鋅壓鑄件
• 帶或不帶照明，無刻字
• 用于執行器的不銹鋼
• 可選點照明和可選的帶有標準或客戶特定符號的激光刻字

電氣數據

• 開關功能：N.O.
• 供電電壓：LED工作數據另列
• 沖擊耐受電壓(ESD)：8 kV，帶環形照明

觸點材料銀

• 開關電壓：min.4 VDC , max. 48 VDC
• 開關電流：max 125毫安
• 額定開關容量：1.2 W
• 使用壽命：100 萬次額定開關容量
• 接觸電阻：< 50mΩ，壽命后< 150 mΩ
• 絕緣電阻：> 100 MΩ
• 彈跳持續時間：< 1 ms

觸點材料金

• 開關電壓：min.50 mVDC, max. 24 VDC
• 開關電流：max 80毫安
• 額定開關容量：0.36 W
• 使用壽命：100 萬次額定開關容量
• 接觸電阻：< 50mΩ，壽命后< 150 mΩ
• 絕緣電阻：> 100 MΩ
• 彈跳持續時間：< 1 ms

機械數據

• 驅動力：Max. 5牛
• 作動行程：Max. 0.4 毫米
• 使用壽命：100 萬次驅動
• 防震：IK06
• 安裝螺絲扭矩：0.4Nm 帶密封圈，1.5 Nm 不帶密封圈

溫度數據

• 工作溫度：-20 至 60°C
• 儲存溫度：-20 至 60°C
• 防護等級：IP67 帶O型圈
• 鹽霧測試（根據 DIN 50021-SS）：24 h / 48 h / 96 h 停留時間

其他數據

• 觸點材料：Ag / Au

焊接數據

• 鍍錫：260°C / 2sec 根據 DIN IEC 60068-2-20
• 可焊性：260°C / 2sec (IEC 60068-2-20 Test Ta Method 1)
• 耐焊接熱：260°C / 5 sec (IEC 60068-2-20 Test Tb Method 1A)

材料

• 外殼：鋅壓鑄鍍鎳
• 執行器無字：鋅壓鑄鍍鎳
• 執行器字母：不銹鋼1.4301
• 觸點：CuZn37 2,5 µm Ag
• Snap Dome：X 12 CrNi 177 鍍金
• 插座：PA
