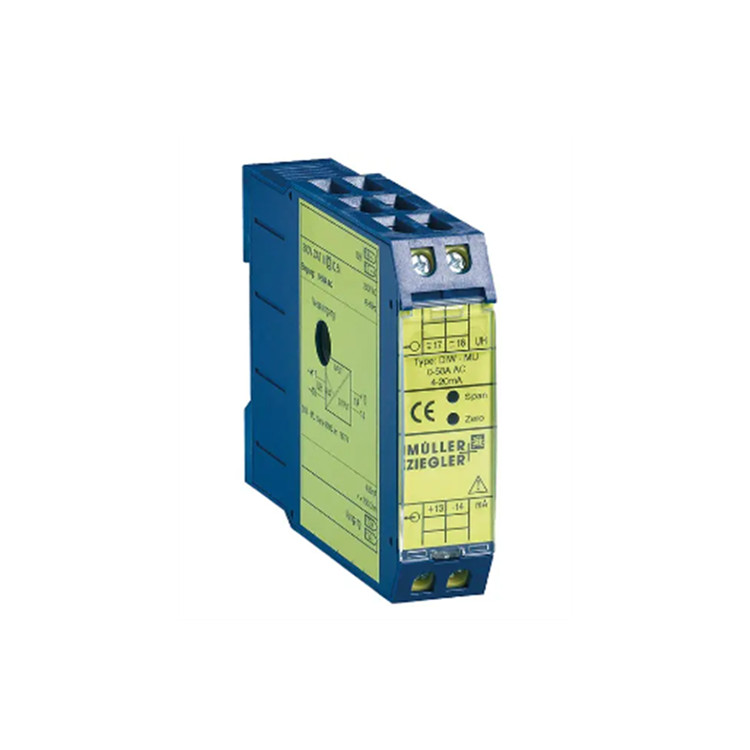

DIw MU變送器用于將正弦交流電直接轉(zhuǎn)換和分離為壓紋直流或直流電壓信號。待測交流電通過通孔到達電流互感器，通孔用于電流隔離和形成，然后流入后續(xù)整流器電路。此處獲得的直流電壓被放大并轉(zhuǎn)換為壓印直流電流或壓印直流電壓。輸出為自由運行和抗短路。只有在“帶電零”的情況下，才需要輔助電壓。

用于直接連接

• 輸入變量：正弦交流電
• 輸出數(shù)量：單臺輸出
• 溫度范圍：-15℃至+20℃至+30℃至+55℃
• 殘留紋波：<30 mVss
• 凝結時間：<400 ms
• 怠速電壓：最大24伏
• 測試電壓：輸入、輸出、輔助電壓之間為4 kV
• 輔助電壓：230 V AC±20%，45-65 Hz，2.5 VA
• 重量：250克
• 安裝：DIN導軌TH 35 gem上的卡扣式安裝，DIN EN 60 715標準
