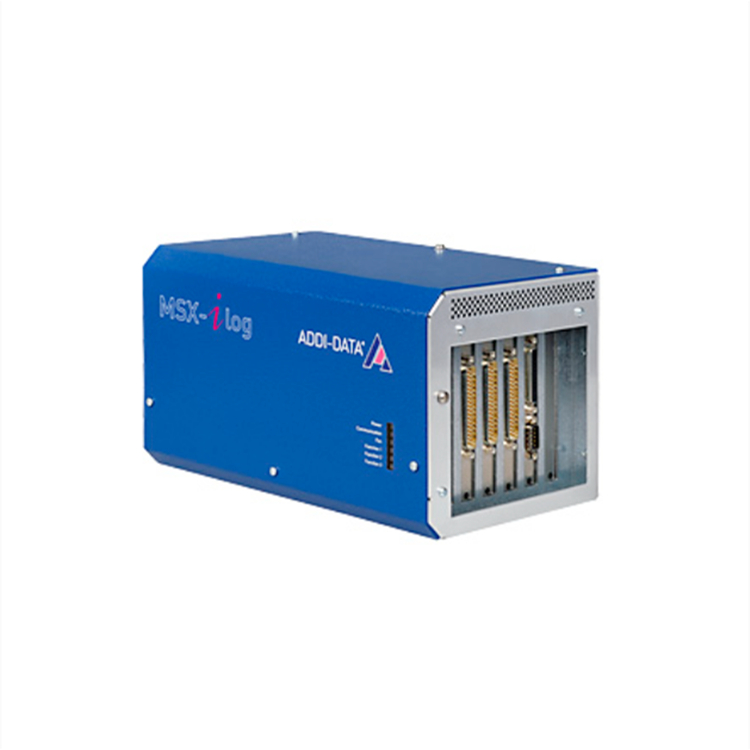

智能以太網數據記錄器MSX-ilog-3016-DIO40具有 16 個差分模擬輸入、16 位、傳輸速率為 200 kHz 以及 36 個數字輸入、24 V。另外四個 24 V 數字輸出可用于切換執行器和信號傳輸。測量值的參數化和可視化是通過一個集成的網站進行的，該網站可通過標準瀏覽器（Internet Explorer、Firefox）使用 Java 1.6x 版本進行訪問。因此不需要額外的軟件安裝。自動進行采集、可視化和數據存儲。

• 64 位 MIPS 處理器
• 128GB內存（SSD硬盤），掉電數據依然保存
• 即使沒有電源電壓，緩沖的實時時鐘也能保持系統時間
• 堅固的金屬外殼
• 省電模式：不運行采集時降低功耗

模擬輸入：

• 數字/類型：16個差分輸入
• 分辨率：16位
• 輸入范圍：

0-10 V，±10 V，0-5 V，±5 V，0-2 V，±2 V，0-1 V，±1 V，±1 V

0-20 MA可選

• 輸入頻率：200 kHz
• 傳感器的連接器：37針D-SUB連接器

數字輸入：

• 編號：36
• 光學隔離：超過光耦合器，1000 V
• 標稱電壓：24 V
• 連接器：2x 37針D-SUB連接器（輸入1-32和33-36）

數字輸出：

• 編號：4
• 輸出類型：打開收集器
• 光學隔離：超過光耦合器，1000 V
• max切換電流：50 mA典型。
• 標稱電壓：24 V
• 連接器：1 x 37針D-SUB連接器（與數字輸入33-36一起）

數據存儲：

• RAM：128 MB
• Flash：16 MB用于系統數據
• SSD硬盤：128 GB（用于測量數據的127 GB）

電壓供應：

• 輸入電壓：100 V -240 V，AC，47-63 Hz（其他應要求）

觸發器：

• 輸入數：1個觸發輸入（數字輸入33）
• 過濾/保護電路：低通/透射二極管
• 光學隔離：1000 V
• 標稱電壓：24 V外部

系統功能:

• 外殼：鍍鉻，顏色ral 5010，“enzianblau”
• 散熱：通過可編程風扇
• 接口：以太網ACC。到IEEE802.3規格
• 外殼尺寸：278 x 170 x 165毫米
• 溫度范圍：0 - 50°C
