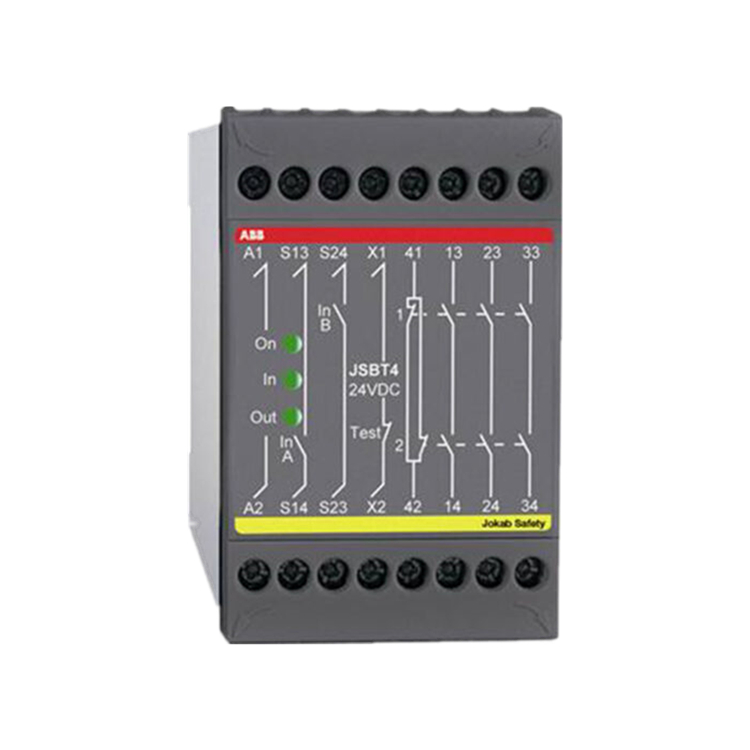

JSBT4具有雙輸入 A 和 B，須關閉才能使安全輸出保持關閉。輸入之間的短路會導致立即停止，因?yàn)樗鼈兙哂胁煌碾娢弧］斎肟梢蚤L(zhǎng)期短路而不會損壞繼電器。要關閉輸出，須關閉或關閉測試輸入。測試輸入用于監控接觸器或閥門，例如，它們須在重啟前退出或復位。此測試輸入不得與復位輸入混淆，例如對于可通行的門。有更高的安全要求（見 JSBR4） 如果 JSBT4 用于安全墊和安全邊緣，通道 A 和 B 短路以實現停止功能。

• 安全級別：JSBT4 有兩個不同電位的監控控制電路。因此，短路、中斷、組件錯誤或外部干擾不會導致危險情況。這適用于輸入 A 和 B。如果輸入之間發生短路，安全輸出將直接打開。
• 維護：安全功能須定期或至少每年測試一次，以確保安全功能的可靠性。
• 安裝準備：安全繼電器和組件須由經過培訓的電工按照法規、標準和機械指令進行安裝。在調試系統之前，須測試所有安全功能。

• 顏色：灰色
• 工作電壓：

24VDC ±15%

24/48/115/230VAC ±15%, 50-60Hz

• 功耗：1.6W/3.8VA
• 繼電器輸出：3 NO + 1 NC
• max開關容量:

阻性負載：AC 6A/250VAC/1500VA

感性負載：AC AC15 240VAC 2A

阻性負載：DC 6A/24VDC/150W

感性負載：DC DC13 24VDC 1A

• max開關容量總阻性負載：12 A 分布在觸點上
• min開關容量：10mA/10V（接點負載不超過100mA時）
• 觸點材料：Ag + Au flash
• 安全輸出（外部）：5A gL/gG
• 條件短路電流(1kA)：6A gG
• 額定電壓下max輸入電阻：300Ω (S13 - S14 and S23 - S24)
• 停機響應時間（輸入-輸出）：<20ms（掉電145ms）
• 連接端子（max擰緊扭矩 1 Nm）

單線：1 x 4 mm2/2 x 1.5 mm2

帶套圈的導體：1 x 2.5 mm2/2 x 1 mm2

• 安裝方式：35mm DIN導軌
• 外殼/端子防護等級：IP 40/20, IEC 592, DIN VDE 0470(IEC 60529)
• 工作溫度范圍：-10℃ ~ +55℃（不結冰或冷凝）
• 耐浪涌：2.5kV
• 污染度：2
• 工作濕度范圍：35% 至 85%
• 功能顯示：工作電壓、輸入、輸出
• 重量：350g (24VDC),460g (24-230VAC)
