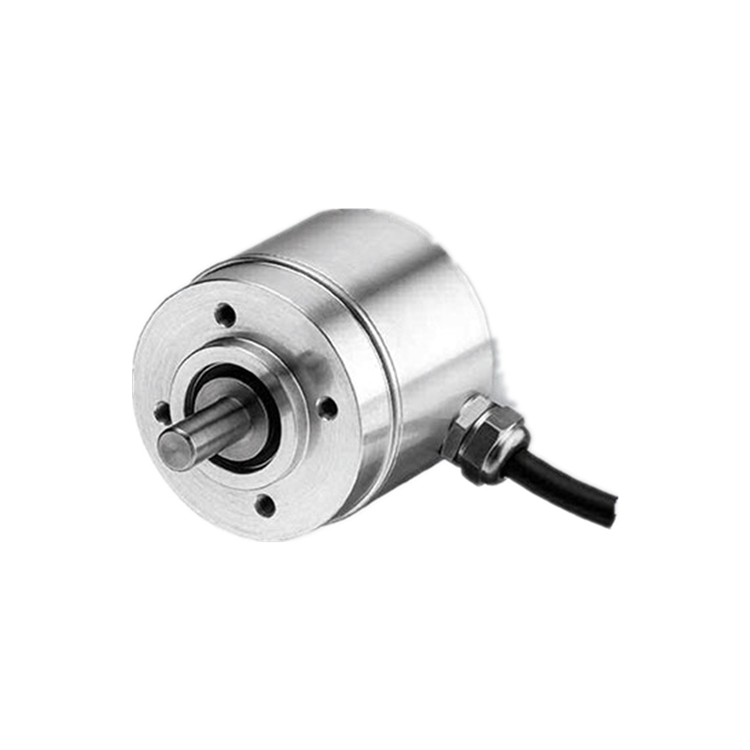

AC36系列采用高速串行協議編碼器 SSI/BISS，可為要求苛刻的高精度運動控制應用提供良好的反饋。BiSS 協議僅需要六個導體，有助于降低整體系統成本。

• 高達 22 位單圈和 12 位多圈定位
• 小直徑 38mm 外殼
• -40ºC 至 +100ºC 的寬溫度范圍

一般規格：

• 分辨率單圈：12 - 22 位
• 分辨率多圈：12位
• 精度：±35”
• 重復性：±7”

電氣：

• 接口：BiSS、SSI
• 輸入電源：5 VDC -5 %/+10 %，7 - 30 VDC
• 無負載電流：100 mA (ST)、150 mA (MT)
• 允許負載：Max.30 mA
• 輸出代碼：灰色，二進制
• 驅動器：時鐘和數據/RS422
• 增量信號：Sine-Cosine 1 Vpp
• 脈沖數：2048
• 3dB限制頻率：500 kHz
• 報警輸出：報警位（SSI Option）、警告和報警位（BiSS）
• 抗噪性：根據 EN61326-1 測試
• 抗電性：根據 EN61326-1 測試
• 端接：電纜、軸向或輻射

機械

• 外殼直徑：38.1 毫米
• 軸尺寸：6 毫米（實心軸），8 毫米（輪轂軸）
• 安裝軸軸向游隙：（輪軸）± 0.5 mm
• 配合軸徑向跳動：（輪軸）± 0.05 mm
• max速度：max.10 000 rpm（連續），max.12 000 rpm（短期）
• 啟動扭矩典型值：≤ 1 Ncm（20°C 時）
• 轉動慣量：約2,5 x 10-6 公斤平方米
• 外殼材料：不銹鋼
• 軸材質：不銹鋼
• 圓盤材質：玻璃
• 重量：

單圈：約 2.8 盎司（80 克）

多圈：約 4.6 盎司 (130 克)

環境

• 工作溫度：-40°C ...+100°C
• 儲存溫度：-25 °C ...+85 °C
• 沖擊：100G，1000 m/s² (6 ms)
• 振動：10G，100 m/s² (10 ... 2000 Hz)
• 濕度：75% 無冷凝
• 外殼防護等級：IP64（外殼）、IP50、IP64（軸）
