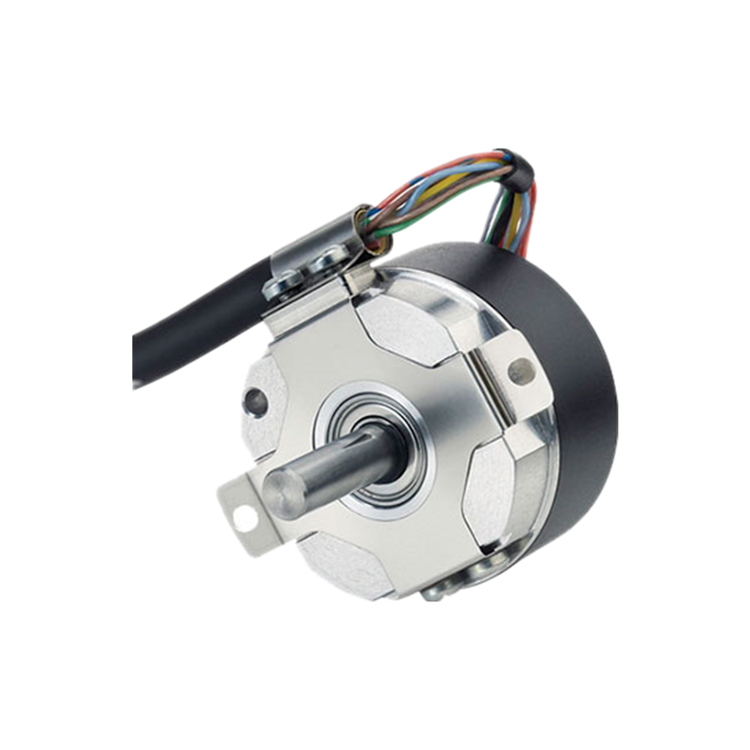

AD34系列設計用于集成到具有小框架尺寸的 BLDC 伺服電機中，從而實現數字驅動系統,可用于 BiSS 和 SSI 接口。

• 特殊槽口軸可一步輕松安裝并消除聯軸器問題
• 高達 19 位的單圈絕對定位
• -15ºC 至 +120ºC 的寬工作溫度范圍
• 涵蓋了大多數伺服電機應用

一般規格：

• 分辨率單圈：12-22位
• 分辨率多圈：12位
• 絕對精度：±35”
• 重復性：±7”

電氣：

• 接口：BiSS & SSI
• 輸入電源：DC 5V -5 %/+10 % 或 DC 7 - 30V
• 無負載電流典型值：5V：100 mA (ST)、150 mA (MT)；7-30V：100 mA (ST)、150 mA (MT)
• 允許負載：Max.30 mA
• 驅動器：時鐘和數據/RS422
• 增量信號：正余弦 1 Vpp
• 脈沖數：2048
• 3dB 限制頻率：500 kHz
• 報警輸出：報警位（SSI 選項）、警告位和報警位（BiSS）
• 頻率響應（波特率）：

 SSI：100kHz ... 1.5MHz

 BiSS-B/ BiSS-C：100kHz ... 10 MHz

• 抗噪性：根據 EN61326-1 測試
• 電氣抗擾性：僅 7-30 VDC 具有反極性和短路保護
• 端接：電纜，徑向； PCB 連接器，12 極

機械：

• 外殼直徑：38.1 毫米
• 軸徑：6mm（缺口軸）
• 軸材質：不銹鋼
• 安裝軸軸向游隙：（輪轂軸）± 0.5 mm
• 配合軸徑向跳動：（輪轂軸）± 0.05 mm
• max速度：max.10,000 rpm（連續），max.12 000 rpm（短期）
• 啟動扭矩典型值：≤ 1 Nm
• 轉動慣量：約2.5 x 10-6 公斤平方米
• 安裝：彈簧系繩
• 外殼材料：塑料
• 圓盤材質：玻璃
• 重量：約 80 克（2.8 盎司），（ST）

環境：

• 標準工作溫度：-15 °C ...+120 °C
• 儲存溫度：-15 °C ...+85 °C
• 沖擊：(DIN EN 60068-2-27)1000 m/s² (6 ms)
• 振動：(DIN EN 60068-2-6)100 m/s² (10 ... 2000 Hz)
• 濕度：75% rel.Humidity（不允許冷凝）
• 外殼等級：(EN 60529/A1:2000-02)IP40 外殼和軸
