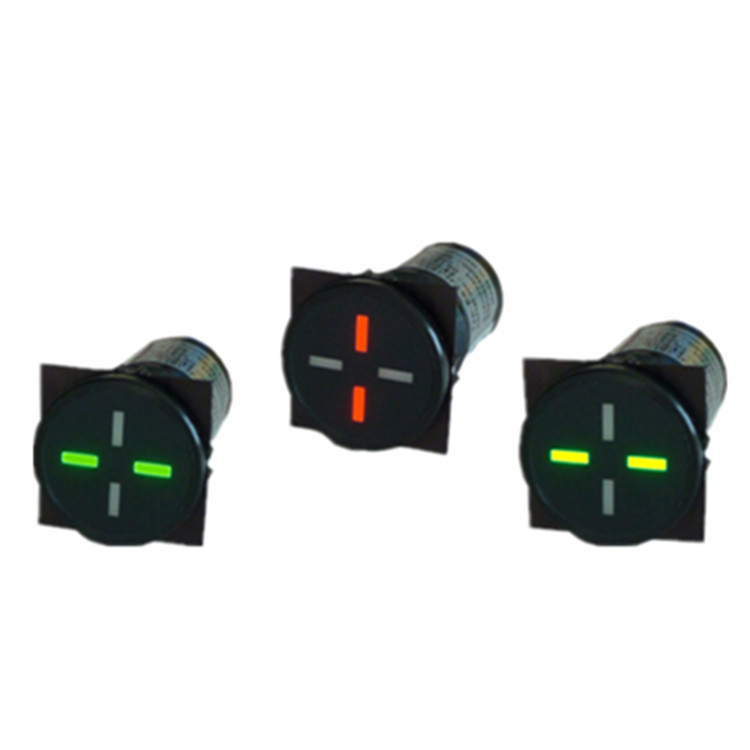

電子位置檢測器EST-H用于管道系統(tǒng)的流程圖。可在單線或雙線控制下操作。

• 用彩色符號表示開關狀態(tài)的符號
• 備用指示燈（工作電壓亮起），通過燈點指示
• 通過暗光顯示顯示電氣控制中的故障（工作電壓缺失）
• 通過交叉排列的雙光面光束顯示開關或閥門位置
• 故障顯示：顯示保持暗光（工作電壓缺失）

控制電壓（AC/DC）：12,24,42,48,60100115220230 V

公差控制電壓：±10% AC（45…65 Hz）

直流+ 25%-15%

230 V AC時功耗：max.1.6 W

Spg.的電流消耗：>60伏，<60伏

接地，電路，開關槽：7mA 14 mA

就緒：4 mA，8 mA

交叉：5.2 mA，10.4 mA

MTTF ：36,7 a

工作溫度：-10°C…+70°C

儲存溫度：-20°C…+40°C

防護等級：IP 54，終端IP 00

外殼：聚酰胺

面板切口直徑：32 mm

面板厚度：max.13 mm

連接：扁平插頭6,3

重量：約50 g

附件：包括安裝環(huán)，3

扁平套筒6,3

CE認證

安全符合EN 61010-1

外殼防護等級EN 60529
