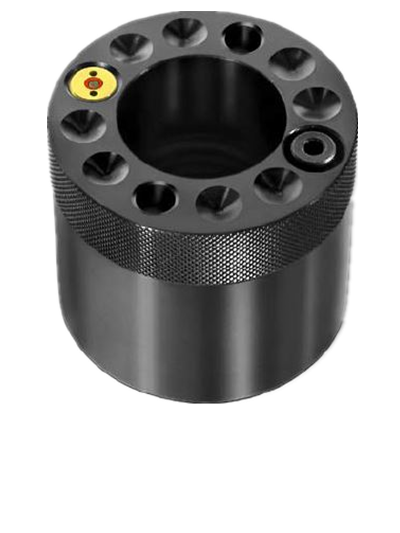

減少的自重使其能夠進一步應用。操作簡單。將液壓夾緊元件牢固地?cái)Q入機械螺母的位置。自給式液壓裝置通過擰入前向壓力螺釘（兩個壓力螺釘，起始于B.242 mm）來啟動。由此產生的軸向夾緊力是機械應力的倍數，與預載荷無關。

• 根據內部壓力，有效夾緊力由單級前夾緊力定義和控制。
• 夾緊過程中不會產生剪切力，從而改變待夾緊零件的位置；零件保持在預設的對齊位置。浮動在液壓墊上的夾緊表面允許用安全的、定義的軸向應力補償小的平面誤差。
• 可以通過在前側插入孔來減少質量和/或平衡夾緊元件（參見尺寸ød4 x L4）。
• 適用于具有環形夾緊表面的特殊應用，適用于外部和/或內部。
• 不需要使用大型擴展的工具。

產地：德國

直徑：20mm

張力：40 kN

標記環：1

夾緊表面：環形

插入孔：前側

壓力螺釘：兩個

液壓裝置：自給式

剪切力：無

應力補償：軸向
