零間隙

扭轉剛性

非常適合逆轉負載

非常低的反應負荷

可用于固定螺絲和夾式的輪轂

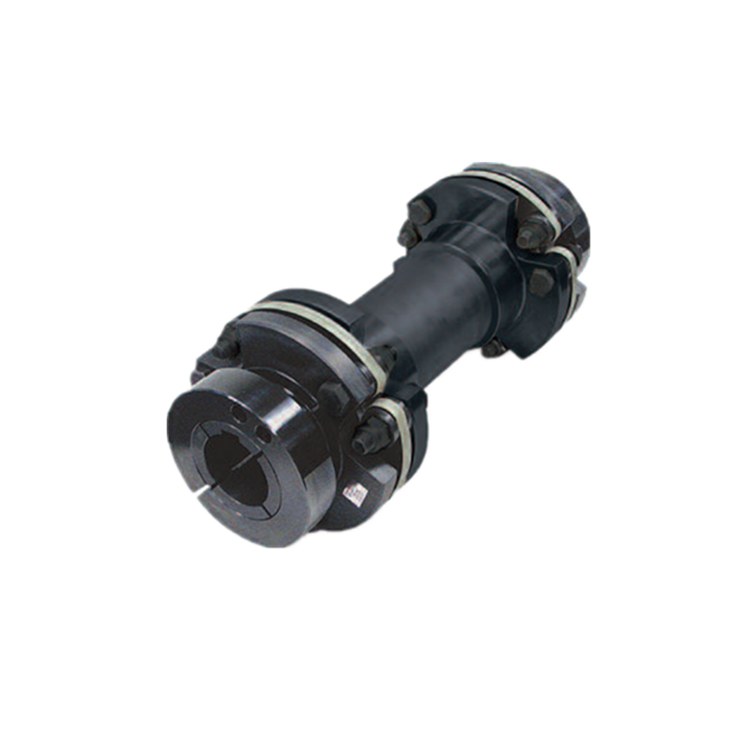

復合圓盤浮動聯軸器零回彈和扭轉剛性，但提供優越的不對中能力。另外，復合材料圓盤為浮動軸部件提供了出色的支撐，在連接設備和軸承上的徑向負載非常小。精密的硬件和精確的加工確保平穩和準確的操作。復合圓盤浮動軸聯軸器的緊密公差以及復合圓盤包本身使這些設備特別適合于高速和/或大跨度應用。在大多數情況下，復合圓盤浮動聯軸器的不對中能力與其運行速度和浮動軸本身的質量（由其直徑和長度決定）有關。通過減小可允許的錯位，從而減小盤上的應力，盤組可以更好地支撐和穩定浮動軸。這最終使得運行更平穩，所連接設備的振動更小，聯接壽命更長。

連續額定轉矩：3,560 lb

額定峰值扭矩：7,120 lb

12"DBSE的Bse：9,921 lb / deg

300mmDBSE的Bse：64,571 Nm / Rad

扭轉剛度系數Z：0.99 lb / deg

扭轉剛度系數Z：6.457 Nm / Rad

扭轉剛度系數Y：35.72 lb / deg

扭轉剛度系數Y：5,874 Nm / Rad

錯位角度：max.3.0 deg

錯位平行：max.0.026Inch/inch of DBSE

錯位平行：max.26mm/Meter of DBSE

錯位軸向：max.0.220 in

夾緊輪轂附加重量：3.700 lb

額外的慣性：13.30 lb-in²

夾緊輪轂額外慣量：38.8Kg Cm²

直徑A：5.250in

X：0.730in

Bc C Hub：1.940 in

D C Hub：max.0.984 in

F C Hub：max.4.920 in

C（DBSE）：min.6.500 in
