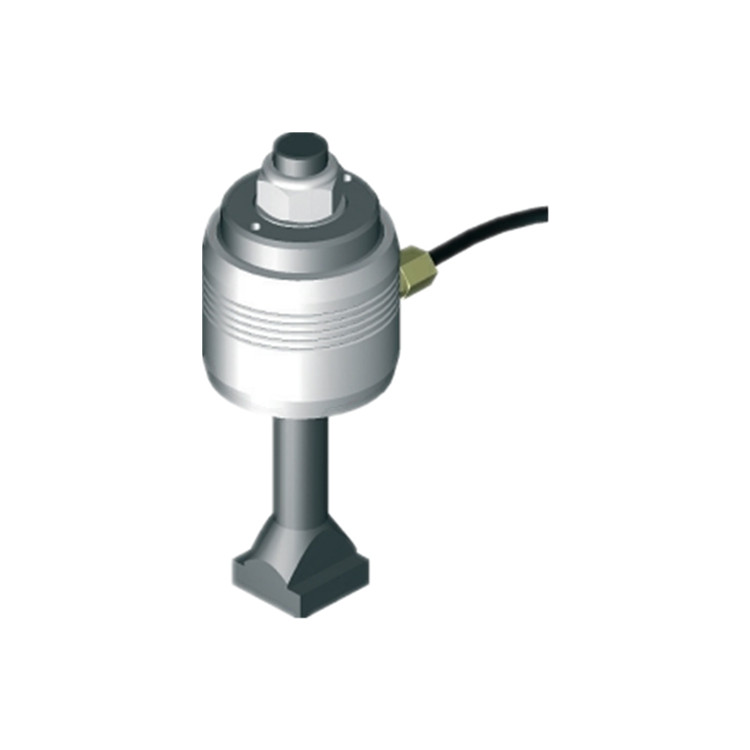

夾緊裝置的液壓驅動夾緊缸直接產生所需的夾緊力。為了固定夾緊力，須保持液壓（例如使用先導控制閥）。需要通過液壓動力包裝上的壓力開關進行壓力感應。T形螺栓長度的連續變化使其能夠?qū)Ω鞣N夾緊尺寸進行統一可變的適應，并使模具/轉接板的標準化在很大程度上成為多余。夾緊裝置可以通過機器控制系統集中操作，也可以通過具有集成控制的獨立液壓動力組進行操作。

• T形螺栓固定，防止松開
• 夾緊尺寸公差大
• 易于安裝
• 中央操作
• 通過壓力傳感進行連續夾緊力監測
• 免維護
• 操作簡單
• 專為改裝而設計

• 止回閥
• 夾具支架
• 配件
• 液壓軟管/液壓附件
• 液壓動力包

• 型號：HKZ104
• 夾緊力/操作壓力：104kN/400bar
• max負載力：130kN
• max工作壓力：400bar
• 夾緊尺寸公差[mm]：+/-4
• 行程：12mm
• 油量：卡箍[cm³]:31
• highest操作溫度[°C]：110
• 重量：3.7kg
• 產地：德國

• H1：3.94
• H2：5.91
• D：3.54
• d1：2.83
• d2：3.07
• m：0.84
• n：0.79
• o：2.88

• 適用于中小型印刷機
• 適用于各種模具尺寸和夾緊尺寸
• 用于夾緊上下模具
• 對于帶有U形凹槽的模具
