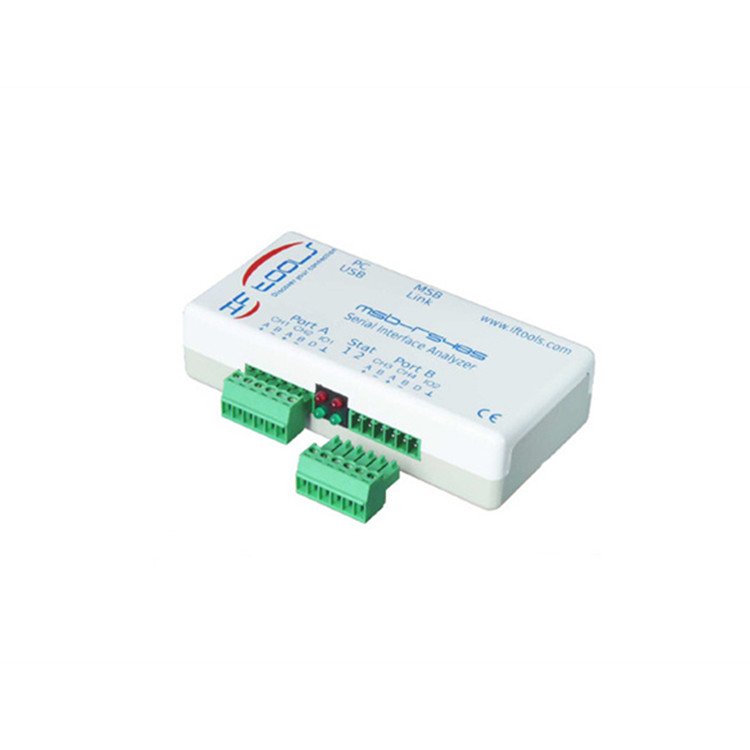

MSB-RS485分析儀是分析和優化RS422/485連接的重要工具。作為一個自治設備，它以微秒的精度收集有關每一行變化的準確信息 - 對每個時間取決于Modbus RTU，Profibus或類似協議的分析都是必不可少的。配備多種可視化工具，可以在每個RS422/485通訊中查看詳細信息，并檢測總線能力，超時或錯誤/雙重尋址的錯誤。多種連接模式可以完成所有總線活動的記錄以及從選定總線參與者發送的有目的數據記錄。兩個附加的輔助輸入/輸出用于與其他應用信號的相關性。

• 所有事件的OS獨立時間戳（分辨率1μs）
• 同時顯示三態信號以及傳輸?shù)臄?shù)據
• 檢測不活動的總線狀態和無效的行級別
• 測量并設置波特率從1Baud（波特）到1MBaud（兆波特）的任意波特率
• 自動檢測波特率，數據和奇偶校驗

• 產地：德國
• 操作系統
• Windows：Windows 2000，WindowsXP，Vista（32位和64位）
• Linux：所有內核來自2.4.18并安裝了Gtk2庫的Linux（標準）
• 電源：
• 分析儀直接由USB電纜供電
• 耗電量約為200mA
• USB接地與EIA-422/485接地相同
• 無需外部電源
• 時間分辨率：1微秒
• 功能：
• 自動檢測波特率和協議
• 支持9位數據字長的協議
• 糾正數據和控制線之間的時間關系
• 檢測波特率抖動和錯誤的位時間
• 尺寸：100mm x 50mm x 25mm（長，寬，高）
• 重量：約 100克
