Grayhill專門從事人機界面光學編碼器，可為用戶提供好的觸覺反饋。光學編碼器的優(yōu)勢在于其非接觸式開關技術，可實現超長的使用壽命。盡管最終產品可能會有所不同，但是典型的應用程序會測量離散的數字位置或旋轉角度。輸出選項包括正交2位二進制代碼。提供定制軸和螺紋襯套尺寸。為了增加一種控制的功能，Grayhill提供了光學編碼器，其同心軸，操縱桿和按鈕已集成到緊湊型設備中。

• 高扭矩，同心軸
• 高旋轉扭矩提供正觸覺反饋
• 光耦合超過一百萬個周期
• 可選的整體按鈕
• 與CMOS，TTL和HCMOS邏輯兼容
• 提供8、12和16個卡位
• 電纜長度和端接的選擇

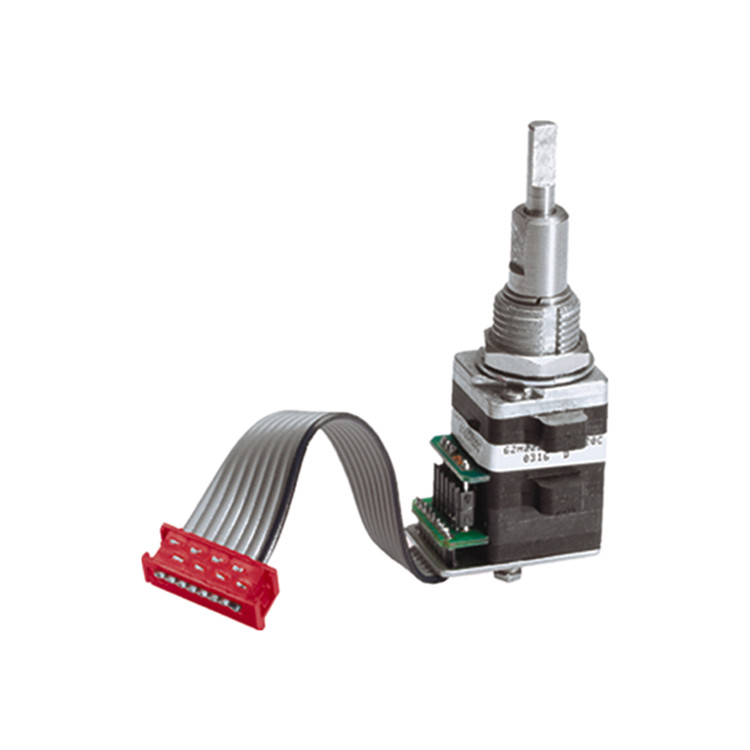

• 型號：62H3030-H0-040S
• 角度（Deck A）：30°或12個位置
• 角度（Deck B）：30°或12個位置
• 旋轉扭矩：高扭矩
• 按鈕選項：不帶按鈕
• 電纜端接：040 = 4.0in.
• 電纜用Amp Connector P / N 215083-8端接
• 端接：剝皮電纜
• 按鈕開關額定值

額定值：5 Vdc，10 mA，電阻性

• 接觸電阻：小于10 ohms（與TTL或CMOS兼容）
• 按鈕壽命：至少3百萬次促動
• 電壓擊穿：相互絕緣的部分之間為250 Vac
• 觸點彈跳：接通時小于4 mS，斷開時小于10 mS
• 驅動力：1100±300g
• 軸行程：.020±.010英寸
• 工作電壓：5.0±.25 Vdc
• 電源電流：max.50 [email protected] Vdc
• 編碼器額定值：

編碼：2位正交編碼輸出

• 邏輯輸出特性：

邏輯高：min.3.0 Vdc

邏輯低：max.1.0 Vdc

• 吸收電流min.：5 Vdc時為2.0 mA
• 功耗：max.150mW
• 輸出：集電極開路光電晶體管
• 工作溫度范圍：-40°C至85°C
• 儲存溫度范圍：-55°C至100°C
• 耐振動性：振幅為15G的諧波運動，在10到2000 Hz的變化頻率內持續(xù)12小時
• 機械沖擊：

測試1：100G，6 mS，半正弦，12.3 ft / s;

測試2：100G，6 mS，鋸齒，9.7 ft / s

• 相對濕度：在40°C下持續(xù)96小時達到90–95％
• 產地：美國
