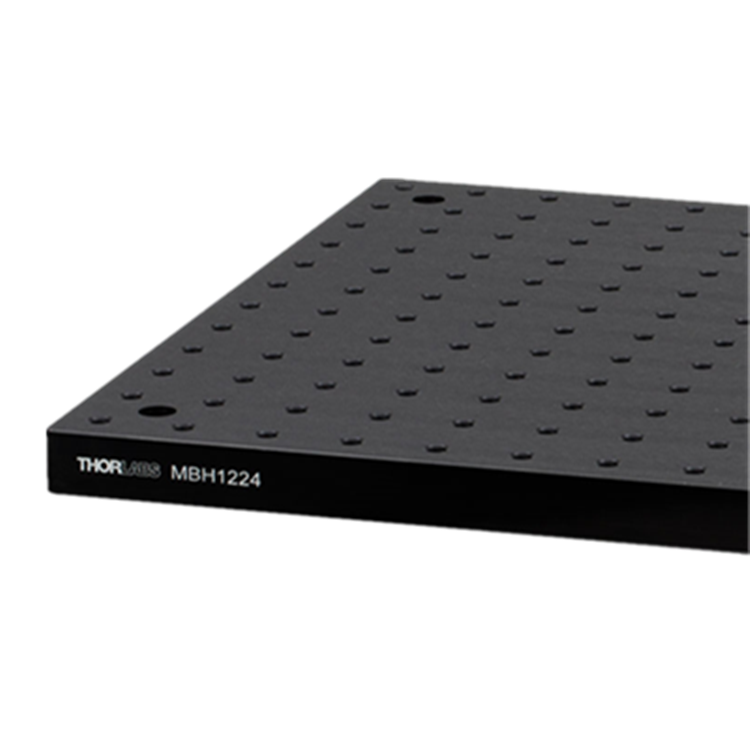

這些實心鋁質、無磁鋁面包板是組裝光學裝置原型、進行實驗和安裝小型子系統的一種便利而高性價比的平臺。面包板表面經過陽極氧化發黑處理，以大程度地減少表面反射，并有標準的1英寸(英制)或者25 mm(公制)通孔陣列，距離面包板邊緣分別為1/2英寸或12.5 mm。螺紋孔貫穿面包板，方便從任意一側安裝組件。面包板可選厚度1/2英寸和3/4英寸。

每塊面包板都有偏移錯開1/4"-20(M6)螺紋孔陣列的四個或五個安裝孔，這樣不會對客戶預想應用的安裝表面造成影響。四個標準安裝孔位于面包板的四個角，距離各邊邊緣1英寸(公制25mm)。較大的英制和公制面包板(寬度大于等于18英寸的英制面包板或大于等于450 mm的公制面包板)在中心還有第五個沉頭安裝孔。中心安裝孔能夠增加安裝選項，減小邊緣安裝孔的應力并在安裝重負載時增加剛性。面包板通過安裝孔連接到各種表面以及安裝座，包括光學平臺、其它面包板、安裝接桿或支架。

• 面包板尺寸：長度 x 寬度 x 厚度
• 螺紋孔：所有面包板具有1/4"-20(M6)螺紋孔，孔間距1英寸(25 mm)
• 五個沉頭安裝孔
• 與標準厚度的面包板相比，形變減少

其他面包板選項

對于真空應用，我們推薦使用未經陽極氧化處理的面包板。光學面包板罩殼可以使靈敏設備免受灰塵、雜散光、噪聲及溫度變化的干擾。罩殼可選完全封閉或帶滑門的版本。

Thorlabs也提供雙倍密度螺紋孔鋁質面包板，螺孔中心間距為1/2英寸，所以孔密度加倍。這些面包板的尺寸從4英寸x 24英寸到8英寸x 36英寸(100 mm x 600 mm到200 mm x 900 mm)，厚度為0.5英寸(12.7 mm)，外形纖薄，是緊湊工作空間的理想選擇。我們的圓形面包板也提供相同的雙倍孔密度陣列。

對于空間有限的應用，Thorlabs提供帶4-40(M3)或帶8-32(M4)和1/4"-20(M6)螺孔的迷你系列面包板。這些面包板的螺孔密度更大且厚度更薄。

定制面包板

我們也提供定制面包板訂購服務，定制選項包括孔陣列和間距、尺寸、厚度以及是否陽極氧化處理。
