要連接帶有 M8 或 M12 接頭的發射器、接收器和緊湊型光電傳感器，需要使用帶有相應接頭的連接電纜。有帶三針 M8 螺紋或四針 M12 螺紋的直式或 90° 角式連接電纜。M12 型有 4 針插頭，M8 型有 3 針插頭。所有型號的電纜均為 3 芯。CAB-M... 系列連接電纜適用于工業應用中所有帶連接插座的傳感器的安裝。根據不同的應用，可使用電纜長度為 5 m 或 10 m 的預裝電纜。帶 M8 或 M12 插座的電纜可用于各種傳感器連接。PUR/PVC 電纜采用高柔性線纜結構，具有良好的耐油性和耐化學性。電纜插座具有較高的電氣接觸防護性，防護等級為 IP 67。帶有集成振動保護功能的螺紋鎖實現了機械保障。

用于連接傳感器和緊湊型光電傳感器

M12 4 針和 M8 3 針型號

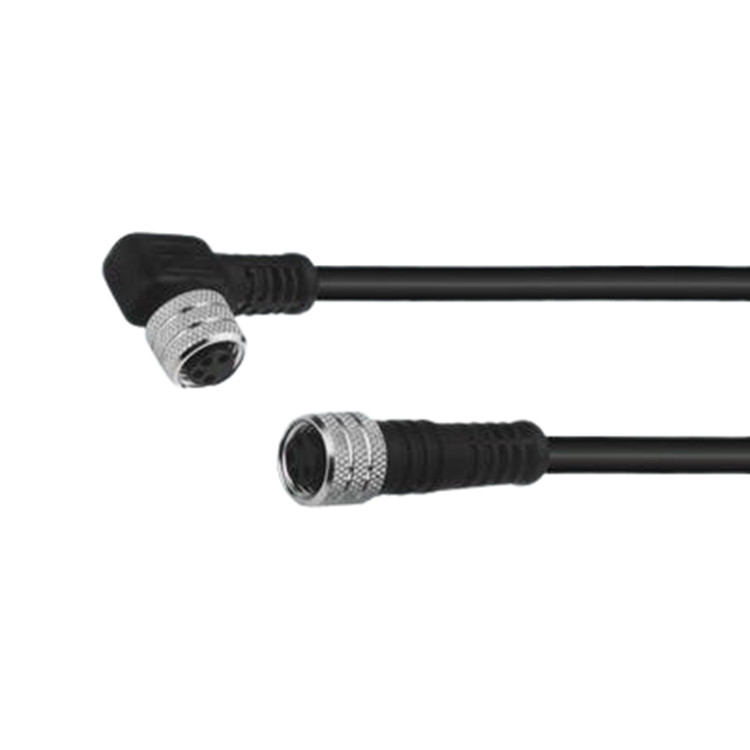

直線或 90° 角設計

金屬聯合螺母

振動保護

高彈性芯線結構

PUR 或 PVC 護套

防護等級 IP 67

訂購編號：長度 3 m；長度 5 m

• 帶自由電纜端頭的 M8 電纜插座，3 針

直式插座，PVC：CAB-M8-S3-3；CAB-M8-S3-5

直通插座，PUR：CAB-M8-S3-P3；CAB-M8-S3-P5

斜插座，PVC：CAB-M8-R3-3；CAB-M8-R3-5

成角度插座，PUR：CAB-M8-R3-P3；CAB-M8-R3-P5

• M12 電纜插座，帶自由電纜端，3 針

直插口，PVC：CAB-M12-S3-3；CAB-M12-S3-5

直式插座，PUR：CAB-M12-S3-P3；CAB-M12-S3-P5

斜插座，PVC：CAB-M12-R3-3；CAB-M12-R3-5

成角度插座，PUR：CAB-M12-R3-P3；CAB-M12-R3-P5

可選 LED

產地：德國

額定電壓/工作電壓：60 V AC/DC（帶 LED 時 24 V DC）

額定沖擊電壓：1500 V

污染等級：3

過電壓類別：III

絕緣組別：II

導線截面：0.25 mm²

每個觸點的電流承載能力：Max 4 A

外殼防護等級：IP 67

鎖緊螺紋：M 8 x 1 mm

鎖緊擰緊扭矩：0.4 Nm

電纜：PVC

電纜長度：3 米

溫度范圍：-25 至 +70 ℃

外殼材料：塑料

木材和造紙業、車輛清洗系統、散裝貨物檢查、電梯、室外門控制系統、食品工業等
