輸入電壓通過保險絲 1、干擾控制濾波器 2 和整流器 3 到達初級開關系統。濾波器可降低反饋到供電系統的干擾電壓，NTC 電阻器 22 可限制浪涌電流?；仞佌鬏斎肟捎糜谶B接額外的存儲卡。230 伏輸入通過整流器直接為電容器 4 充滿電，而 115 伏輸入則介入電容器組合 4a/4b。與整流器配合，這就是電壓倍增器。轉換器在 "半橋電路 "中作為推挽式轉換器運行。開關晶體管 6a 和 6b 由控制電路 8 以可變的脈沖寬度周期性地接通和斷開。輸入電壓以交替極性出現在變壓器 5 的初級繞組上，分流器 7 為電子限流提供信號，以保護半導體免受過載。電路 10 監控輸入電壓。當達到規定的限值時，開關晶體管 6a 和 6b 將被禁用。一旦輸入電壓回到容差范圍內，系統就會自動恢復正常運行。

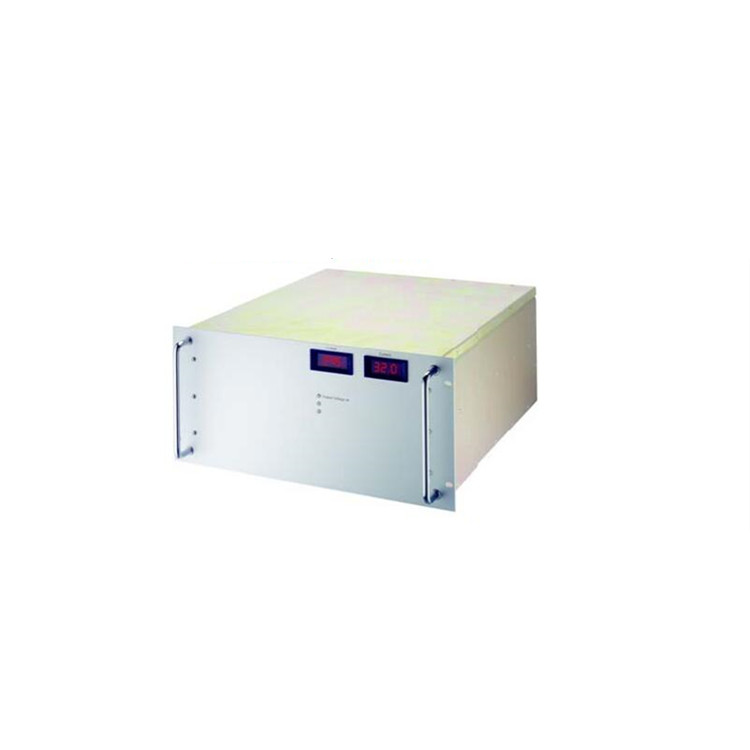

功率可達 8000 瓦

水冷式

設置過壓保護 OVP：前面板后的微調器 110-130 % U_nom

過載：電流限制 Ul- 特性

設置電流限制：前面板后的微調器 80-110 % I_nom

傳感器電纜：存在

設置電壓：前面板后的微調器

功能顯示：前面板上的綠色 LED

狀態顯示：前面板上的紅色 LED

U_Off 時的開關：過電壓 > 5 s

復位狀態：前面板上的按鈕

產地：德國

開路電流消耗：約 30 W

開關接通延遲：1 s

浪涌電流：由浪涌導體（浪涌保護電阻器）限制，可根據要求提供電子開關接通限制

旁路時間：5 ms

ESD：符合 DIN/EN 61000-4-2，嚴重等級 3

突發：符合 DIN/EN 61000-4-4，嚴重等級 3

高能脈沖：符合 DIN/EN 61000-4-5，安裝等級 3

輸出電壓調節 (± 10 %)：0.1 %，直接在端子上測量

負載調節 (10 至 90 %)：0.2 %，直接在端子上測量

負載瞬態 (10-90-10 %)：6 %

± 1 %調節時間：10 ms

啟動時間：軟啟動，300 ms

剩余紋波：≤ 1 %

過載保護：電流限制為 105 至 110 % Inom

過壓保護：可調，時鐘頻率約為 2 Hz，自動重現，5 至 10 s 關斷后

傳感器電纜

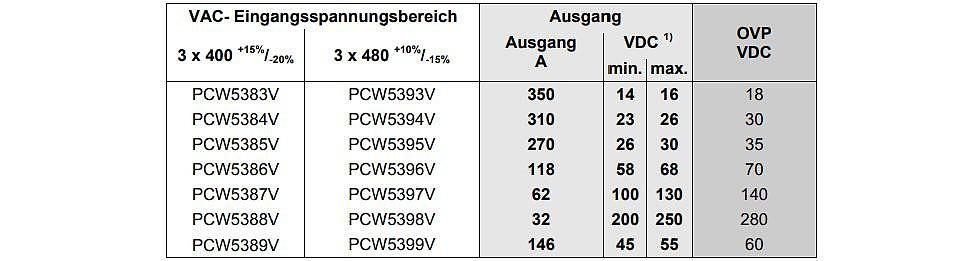

PCW 系列的標準配置，輸出電壓可達 150 V，輸出電壓 <60 VDC 時補償至 U_nom 的 10 %，輸出電壓 >60 VDC 時補償至 6 V

效率：80 至 95 %

工作溫度范圍：-20 至 +75 ℃

電流減?。?.5 %/℃ from +55 ℃

儲存溫度范圍：-40 至 +85 ℃

濕度：75 % 非冷凝

冷卻：用水，5 升/分鐘（1-6 巴），≤ 35 ℃

溫度系數：0.02 %/℃

結構：符合 DIN/EN 60950-1: 2003

防護等級：lP20

無線電門等級：符合 EN 55011，限值.A"，限值.B "可根據要求提供

MTBF：約 70,000 h（40 ℃ 時）

重量：約 47kg

連接：端子

鐵路技術、固定和途中替代能源、控制技術、工業自動化、軍事應用
