交流輸入電壓通過浪涌電流限制器 (NTC)1、濾波器和壓力整流器輸入初級開關系統。濾波器可降低反饋到供電系統的交流電壓。整流后的輸入電壓饋出，可連接電容器（如 CE 選件），以增加市電故障時的過載時間，或通過這些連接從合適的直流電壓源（260 - 370 VDC）向轉換器供電。但需要注意的是，浪涌電流限制和輸入濾波器都不起作用。轉換器以 “全橋電路 ”方式工作。開關晶體管 6a 和 6b 由控制電路以不同的脈沖寬度接通和斷開。輸入電壓以變化的極性出現在變壓器的初級繞組上。電流互感器為電子限流提供信號，以防止半導體過載。當輸入電壓加到轉換器上時，輸入側的電容器就會充電。由此產生的電流消耗（峰值）取決于輸入電壓以及電源和供電線路的阻抗。因此，峰值可達額定輸入電流的 50 倍。浪涌電流由輸入線路中的內置熱敏電阻（NTC）限制。啟動電路（軟啟動）可確保次級電容器逐漸充電，從而防止輸出側出現過沖。這些措施會導致一定的接通延遲。

可降低反饋回供電系統的交流電壓

可連接電容器

反應時間短

可靠的加工

通過認證的質量管理體系

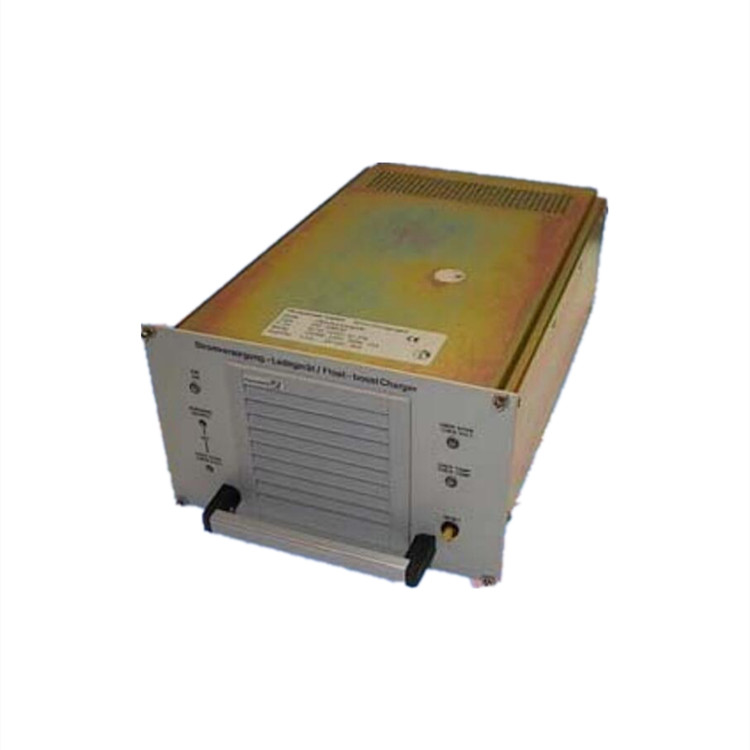

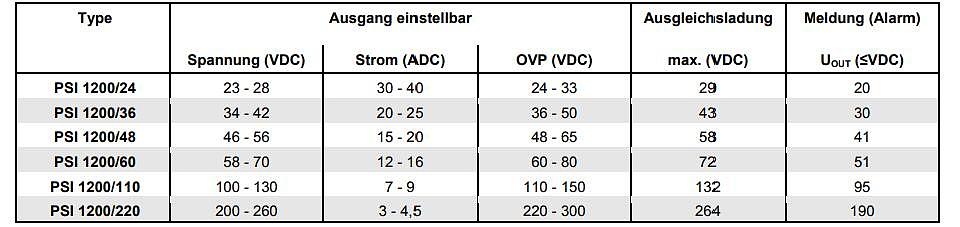

監控/顯示/操作元件

在前面板上

 1 個 LED 燈綠色/運行正常

 2 個 LED 紅色/過壓

 3 個 LED 紅色/過熱

2.3 復位按鈕

電位器 U_OUT

電位器 OVP

插頭連接器上的信息

輸出電壓 < 85 % U_nenn通過無電位觸點

1 個無觸點 / 1 個有觸點

可負載 250 V；1 A；40 W

去耦二極管陽極，可負載 0.1 A

產地：德國

電壓：a) 185 至 264 VAC；45 至 65 Hz；b)260 至 370 VDC（不帶 NTC）

EMV/HF 峰值：EN61000-4-5 安裝等級 3

EMC 突波：EN61000-4-4  3

浪涌電流：NTC 7 Ω,10A

浪涌延遲：7 秒

功率因數：0.75cap.,Crest 2.5

在185 V時空載/滿載電流：0.25 A；9 A

過載時間：20 ms；230 V

無線電干擾：A 根據 EN55011

熔斷器：需外部提供 10 AT 熔斷體或 16 A "C 或 K" 自動斷路器

工作溫度范圍：0 至 +60 ℃

功率降低：從 +40 ℃ 起降低 2.5%/℃

存儲溫度范圍：-20 至 +70 ℃

濕度：75 % 無冷凝

開關頻率：約 80 kHz

連接器：2 x H15 帶 DIN 41612

重量：約 5 kg

鐵路技術、固定和途中替代能源、控制技術、工業自動化、軍事應用
