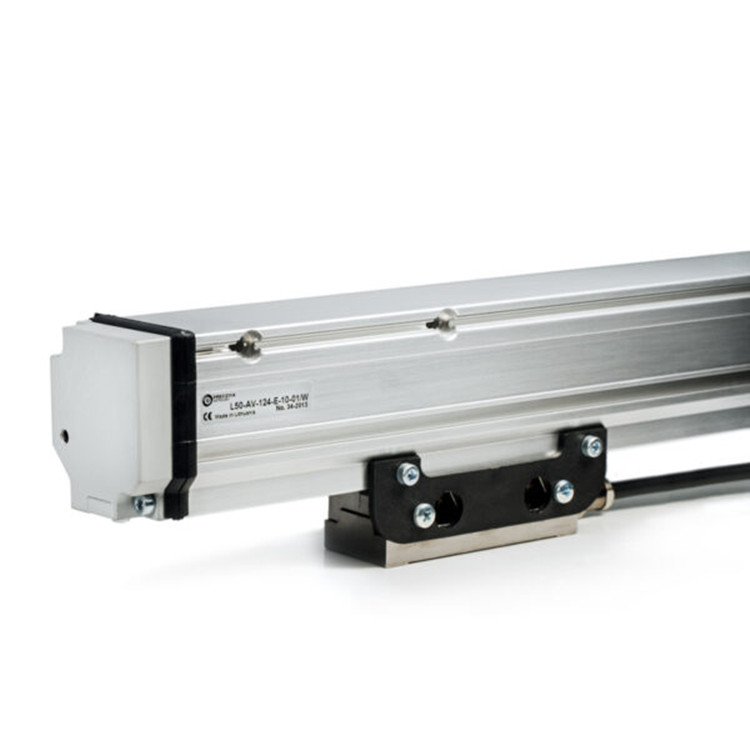

模塊式線性編碼器 L50 是一種增量式編碼器，測量長度從 3.240 mm 到 30.040 mm，光柵周期為 40 µm，在 ML 范圍內的任意測量精度可達 ±10 µm。

穩定性和低速速度控制均顯著增強

結構簡單、機械平均壽命長

可靠性高、抗干擾能力強

傳輸距離遠、精度較高、成本低

CS3000 - 數字讀出裝置

CS5500 - 數字讀出裝置

C9 - 9 針圓形連接器

C12 - 12 針圓形連接器

D9 - 9 針扁平連接器

D15 - 15 針扁平連接器

B12 - 12 針圓形連接器

RS10 - 10 針圓形連接器

ONC - 10 針圓形連接器

產地：立陶宛

測量長度 (ML)，mm：從 3240 到 30040（每個模塊的長度以 200 mm為單位）

精度等級至 ML 內任何m數（20 ℃ 時）：± 10 μm/m

光柵周期：40 μm

參考標記 (RI)：C：編碼距離 80 mm時

P：恒定步距 50 mm

E：可通過磁鐵選擇

Max移動速度：1 m/min

帶密封唇的所需移動力：< 6 N

防護等級（IEC 529）：帶壓縮空氣：  IP64

重量：1.8 kg + 3.3 kg/m

工作溫度：0 至 +50 ℃

存儲溫度：-20 至 +70 ℃

允許振動（40 至 2000 Hz）：≤ 100 m/s²

允許沖擊 (11 ms)：≤ 300 m/s²

熱膨脹系數：10.6 x10^-6 ℃

版本：L50AV ∫ 1 Vpp

電源電壓：+ 5 V ± 5 %

Max供電電流（無負載）：100 mA

光源：LED

分辨率：高達 0.1 μm，取決于外部細分電子元件：10；5；1；0.5 μm（在后續電子元件中進行 4 倍細分之后）

增量信號參考：每轉一個準三角 +R 及其互補 -R。

120 W 負載時的信號幅度：- R = 0.2 - 0.8 V（可用分量）

信號方向：順時針旋轉時 + B 滯后于 + A（從軸側看）

標準電纜長度：4 m

Max電纜長度：150 m

機床控制、自動化裝備、精度加工設備等
