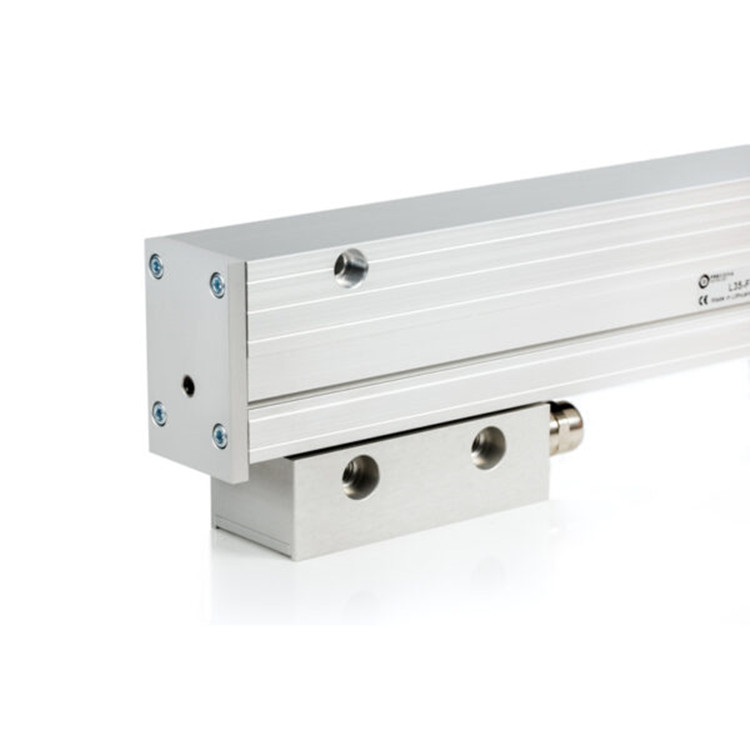

增量式線性編碼器 L35 是一種增量式直線位移測量裝置，測量長度可達 3.240 mm，精度等級可達 ±3 µm，可根據所需的測量長度測量 ML 內的任意米數。L35 系列比 L18 系列編碼器更耐震。

穩定性和低速速度控制均顯著增強

結構簡單、機械平均壽命長

可靠性高、抗干擾能力強

傳輸距離遠、精度較高、成本低

NK - 外部細分器

CS3000 - 數字讀出裝置

CS5500 - 數字讀出裝置

C9 - 9 針圓形連接器

C12 - 12 針圓形連接器

D9 - 9 針扁平連接器

D15 - 15 針扁平連接器

B12 - 12 針圓形連接器

RS10 - 10 針圓形連接器

ONC - 10 針圓形連接器

產地：立陶宛

測量長度 (ML)，mm：70; 120; 170; 220; 270; 320; 370; 420; 470; 520; 620; 720; 820; 920; 1020; 1140; 1240; 1340; 1440; 1540; 1640; 1740; 1840; 1940; 2040; 2140; 2240; 2340; 2440; 2540; 2640; 2740; 2840; 2940; 3040; 3140; 3240(可根據要求提供其他間距長度）

精度等級為 ML 內任何米數（20 ℃ 時）：對于 ML 70 至 2040：±5 μm；±3 μm（可選）

用于 ML 2040 至 3240：±10 μm

光柵周期：20 μm；40 μm（可選）

參考標記 (RI)：ML ≤ 1020 mm 時的標準：距離 ML 兩端 35 mm

ML ≥ 1140 mm 的標準：距 ML 兩端 45 mm

可選：任意位置一個 RI，或兩個或更多 RI，間距 n x 50 mm，或按間距編碼

Max移動速度：當插值因子為 1、2、5、10 時：1 m/s

當插值因子為 25 時：0.5 m/s

插值系數為 50 時：0.4 m/s

帶密封唇的所需移動力：< 5 N

防護等級 (IEC529)：帶壓縮空氣：IP64

重量：0.4 kg + 2.8 kg/m

工作溫度：0 至 +50 ℃

存儲溫度：-20 至 +70 ℃

允許振動（40 至 2000 Hz）：≤ 150 m/s²

允許沖擊 (11 ms)：≤ 300 m/s²

版本：L35-A ∫ µApp

電源電壓：+ 5 V ± 5 %

Max供電電流（無負載）：90 mA

光源：LED

增量信號：兩個正弦 I1 和 I2

1 kΩ 負載時的振幅：

- I1 = 7 - 16 µA

- I2 = 7 - 16 µA

參考信號：每轉一個準三角 I0 peek。1 kW 負載時的信號幅度：- I0 = 2 - 8 µA（可用分量）

Max工作頻率：50 kHz

信號方向：順時針旋轉時，I2 滯后于 I1（從軸側看）

標準電纜長度：3 米；不含連接器

Max電纜長度：5 米

機床控制、自動化裝備、精度加工設備等
