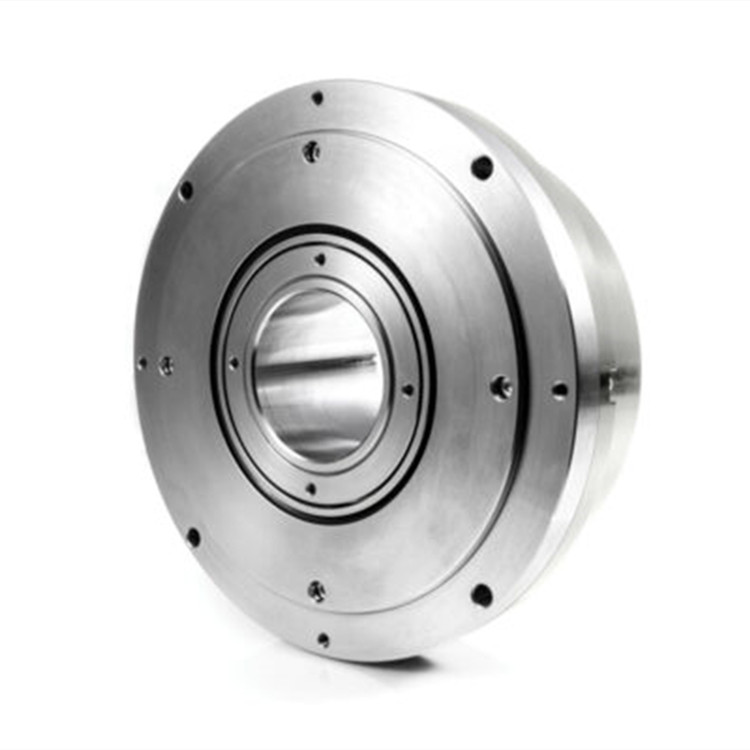

光學角度編碼器 A170H 采用 50 mm空心軸和集成式定子耦合器，每轉可產生高達 3 600 000 個輸出脈沖，精度可達 ±2.5 弧秒。

基本原理構造簡單

工業自動化和機械設備中的應用廣泛

‌平均壽命可以達到幾萬小時以上‌

高分辨率和高精度

成本較低，更具競爭力‌

無接觸準確測量

計算效率高

NK - 外部細分器

CS3000 - 數字讀出裝置

CS5500 - 數字讀出裝置

C9 - 9 針圓形連接器

C12 - 12 針圓形連接器

D9 - 9 針扁平連接器

D15 - 15 針扁平連接器

B12 - 12 針圓形連接器

RS10 - 10 針圓形連接器

ONC - 10 針圓形連接器

產地：立陶宛

每轉輸出脈沖數：18000-3600000

圓盤上的線數 (z)：18000；36000

參考信號：標準：每轉一軸 1 個

z=18000 時的編碼距離：每轉軸 36

z=36000 時的編碼距離：每轉 72 軸

允許機械轉速：≤ 1000 rpm

Max運行速度：300 至 500 rpm

精度等級：± 2.5.0 弧秒

允許軸跳動：軸向：0.02 mm

徑向：± 0.02 mm

20 ℃ 啟動扭矩：≤ 0.012 Nm

轉子慣性矩：< 3.7×10^-4 kgm²

防護等級（IEC 529）：IP 64

Max重量（不含電纜）：4.1 kg

工作溫度：0 至 +70 ℃

存儲溫度：-30 至 +85 ℃

Max濕度（非冷凝）： 98 %

允許振動（55 至 2000 赫茲）：≤ 100 m/s²

允許沖擊（11 ms）：≤ 300 m/s²

版本：A170H-F Π TTL; HTL

電源電壓： + 5 V ± 5 %

Max供電電流（無負載）：150 mA

光源：LED

增量信號：差分方波 U1 / U1 和 U2 / U2。

負載電流為 20 mA 時的信號電平：

- 低電平（邏輯 "0"）≤ 0.5 V，Up =± 5V

- 高電平（邏輯 "1"） ≥ 2.4 V，Up =±5V

參考信號：每轉一個差分方波 U0 / U0。

負載電流為 20 mA 時的信號電平：

- 低電平（邏輯 "0"） < 0.5 V，Up =± 5V

- 高電平（邏輯 "1"）> 2.4 V，Up =±5V 時

Max工作頻率：160 至 2500 kHz（取決于細分系數）

信號方向：U2 在順時針旋轉時滯后于 U1（從軸側看）

Max上升和下降時間：< 0.5 μs

標準電纜長度：1 米；不含連接器

Max電纜長度：25 m

機械、‌民用、‌工業、‌海事、‌地理、‌鉆井、‌軍用和火車等。‌
