交流固態繼電器是一種無觸點通斷電子開關，它利用電子元件(如開關三極管、雙向可控硅等半導體器件)的開關特性，可達到無觸點無火花地接通和斷開電路的目的，為四端有源器件，其中兩個端子為輸入控制端，另外兩端為輸出受控端。為實現輸入與輸出之間的電氣隔離，器件中采用了高耐壓的光電耦合器。當施加輸入信號后，其主回路呈導通狀態，無信號時呈阻斷狀態。整個器件無可動部件及觸點，可實現相當于常用電磁繼電器一樣的功能。其封裝形式也與傳統電磁繼電器基本相同。由于它的無觸點工作特性，使其在許多領域的電控及計算機控制方面得到日益廣范的應用。

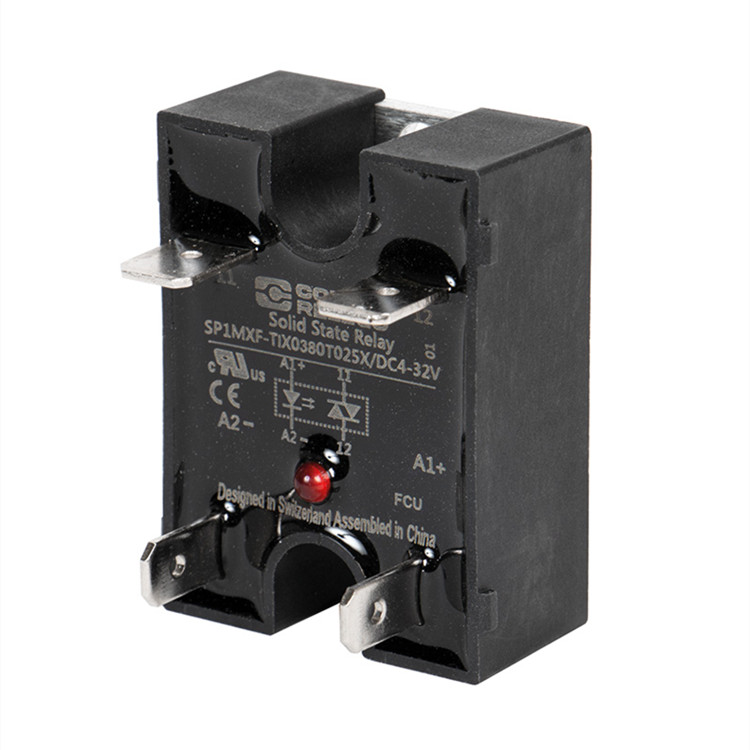

交流固態繼電器

TRIAC

隨機開關

負載電流 10 A、16 A、25 A @ 24 至 交流 280 伏

控制電壓 4 至 32 V DC

集成 MOV、TVS 或 RC 保護裝置

快速連接

導熱墊 SP1M/pad

產地：瑞士

輸出類型：TRIAC

類型：瞬時

額定電壓 AC：240 V

輸出電壓范圍 AC：24 至 280 V

工作頻率：47 至 63 Hz

Min觸點負載：100 mA

額定電壓下Max漏電流：5 mA

額定電流下的Max壓降：≤ 1.5 V rms

關斷狀態下的重復峰值電壓：600 Vpk

Max關斷狀態 dv / dt：200 V / μs

Max非重復性 di / dt：50 A / μs

觸點類型：Faston

觸點：1 NO

負載電流：10 A；16 A；25 A

10 ms 時的浪涌電流：120 A；160 A；250 A

l2t @ 10 ms：50 A²s；128 A²s；312 A²s

工作電壓范圍：4 至32 V DC

Max輸入電流 @ Max工作電壓：25 mA

拾取電壓：4 V DC

釋放電壓：1 V DC

直流功耗：0.8 瓦

額定測試電壓輸入/輸出：4000 Vrms / 1 min

額定測試電壓輸入/輸出：2500 Vrms / 1 min

過電壓類別：Ⅲ

儲存環境溫度（無冰）：-30 至 100 ℃

工作環境溫度：-30 至 80 ℃

拾取時間：1 ms

釋放時間：10 ms

功率因數：> 0.5

防護等級：IP 00

重量：35 g

外殼材料：PBT

自動化、工業、運輸、電力、電子、安防等領域
