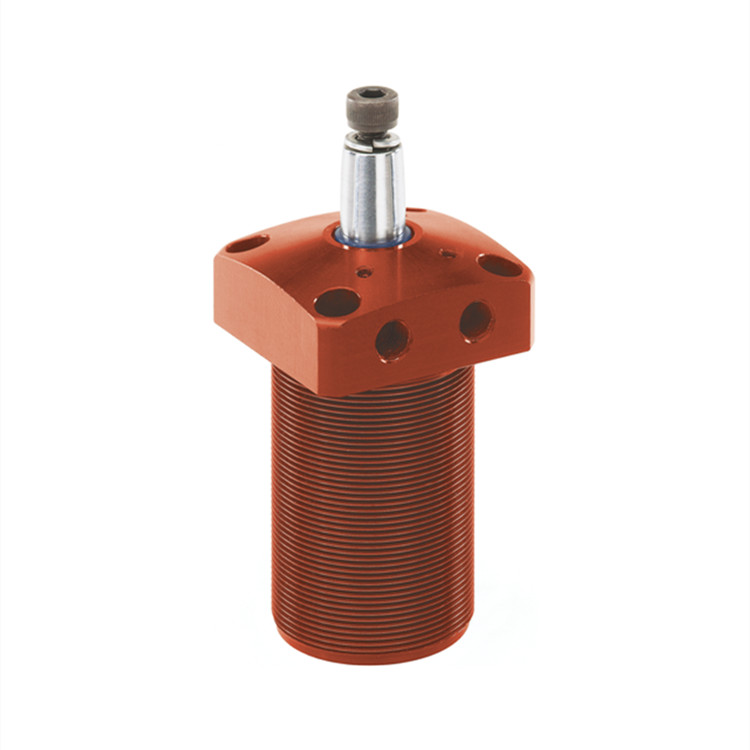

擺動式夾鉗，氣動，雙作用法蘭型。用于嵌入式安裝。兩個壓縮空氣接口都位于法蘭內。不銹鋼拋光活塞桿。底座由陽極氧化鋁制成。表面采用 HART-COAT 涂層，耐磨損。包括螺釘和彈簧墊圈，便于預設夾緊臂位置。不得妨礙擺動式夾鉗的旋轉運動，夾緊過程只能在垂直行程范圍內進行。法蘭上的安裝孔與 6829GF 號螺紋法蘭上的安裝孔相同。只能使用潤滑空氣。

嵌入式安裝

兩個壓縮空氣接口

陽極氧化鋁制成

HART-COAT 涂層

緊固選項：從上方用圓柱頭螺釘穿過法蘭

緊固選項：從下方用鎖緊螺母夾緊夾具和法蘭

緊固選項：從上方用鎖緊螺母夾緊夾具

夾緊臂編號 6829SP

6829N 號鎖緊螺母

6880 號壓力螺釘

產地：德國

GR 尺寸：12

TYPV 型號：右擺動式

F3 力：0.03 kN

ASC 用于夾緊螺釘?shù)倪B接螺紋：M4

重量：130 g

POS 位置：夾緊

OPT 選項：無

D2 直徑φ：4.5 mm

D3 螺紋：M25 x 1,5 mm

E：18.7 mm

F：35 mm

G：23 mm

G6：10 mm

H：25 mm

H1：105 mm

H2：50 mm

H3：20 mm

H5：11 mm

H6：9.0 mm

I：12.0 mm

M：33 mm

O：M5 mm

P：43 mm

R：M5 英寸

W 直徑φ：8 mm

KD 活塞直徑φ：12 mm

Y 夾緊行程：9 mm

用于夾緊力較小的場合（如焊接工作），或用于需要從上方插入以方便取放的工件。
