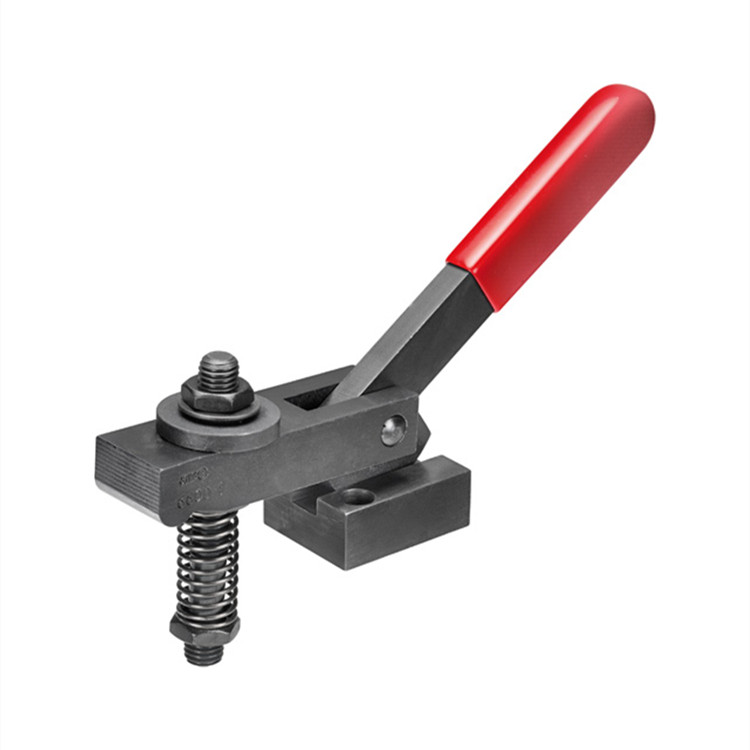

偏心夾鉗‌是一種利用偏心夾緊機構的原理，通過偏心件（如偏心輪和偏心軸）的旋轉，依靠偏心輪回轉時半徑逐漸加大而產生夾緊力來夾緊工件的機構。這種機構通過偏心件直接或間接夾緊工件，實現夾持、緊固或吊裝的功能。偏心夾鉗的夾緊力是由物料自重通過偏心塊和物料之間的自鎖作用而產生的。帶端面夾緊的偏心夾鉗。淬火、回火、拋光。偏心卡箍尤其適用于特定工件夾具。

手動操作

手動力 ~ 150 N

結構簡單

操作方便

夾緊迅速

偏心桿，松動：編號 6601

偏心夾具，帶中間夾緊：編號 6610

偏心壓板，帶眼螺栓：編號 6612

產地：德國

GR 尺寸：1

H_MIN 高度：26 mm

H_MAX 高度：35 mm

A：20 mm

B：30 mm

C：37 mm

位置：0°

EMIN：21 mm

EMAX：43 mm

E 行程：21 至 32 mm

L：100 mm

M：M12 mm

GEW 重量：1000 g

機械加工、汽車制造、電子設備制造、能源和化工行業等。
