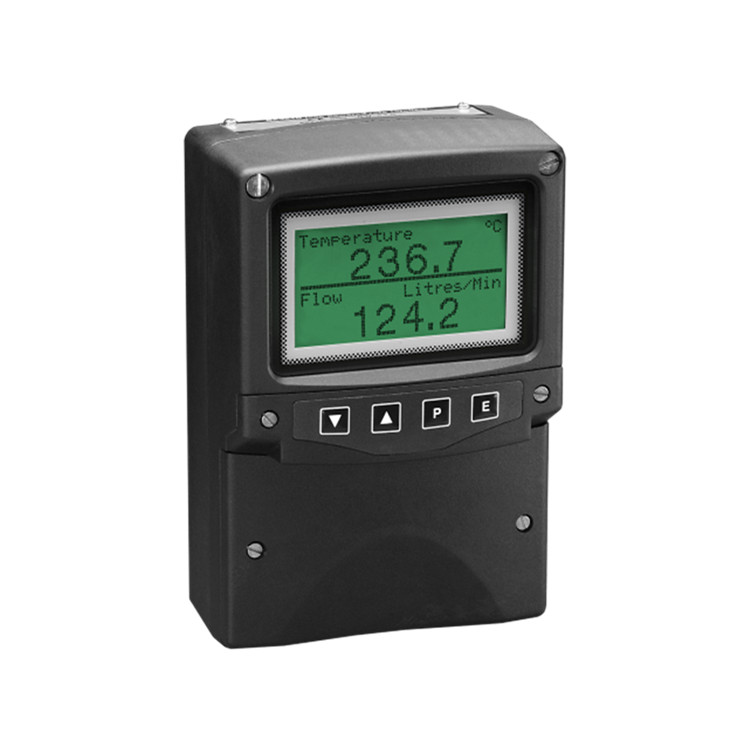

這款 BA484DF-F FOUNDATION 現場總線顯示儀表可在 86.5mm x 45mm 的屏幕上顯示多達八個現場總線過程變量?？稍?11 種標準顯示屏格式之一上同時顯示 8 個現場總線變量以及測量單位和標簽信息。操作員可以通過前面板按鈕選擇顯示屏幕，也可以禁用這些按鈕。該現場安裝型號采用 IP66 玻璃纖維增強聚酯（GRP）外殼，堅固耐用，帶有鋼化玻璃窗口，可以表面安裝，也可以使用附件套件之一進行管道安裝。現場總線顯示器可提供六路隔離報警輸出，每路報警輸出均可與顯示的任何現場總線變量相連。配置和報警設定點可通過前面板按鈕輸入，按鈕可通過密碼保護。

本安認證

符合 FISCO 標準

高對比度 86.5 x 45 mm顯示屏，帶背光

多達 8 個現場總線變量

內部校準器

FOUNDATION 現場總線協議

符合 ITK 6.3 標準

總線供電

六個可選報警輸出

六個警報器：警報器

標簽條：標簽條圖例

標簽板：標簽板圖例

管道安裝套件：BA392D 或 BA393

產地：英國

類型：120 x 64 像素液晶

尺寸：86.5 x 45 mm

背光：由現場總線供電

屏幕標準格式：1、2、3、4 或 8 個變量加柱狀圖，可包括：測量單位 標簽信息

控制前面板：當 BA484DF-F 配置為顯示的變量多于一個屏幕時，四個按鈕可在不同屏幕之間滾動指示器顯示。還可用于配置可選的本地報警。

現場總線通訊電壓：9 至 32 V

電流：25 mA

符合：IEC61158-2 31.25kbits/s 電壓模式

工作溫度：-20 至 60 ℃ （ATEX 氣體認證 -40 至 60 ℃）

存儲溫度：-40 至 85 ℃

40 ℃ 濕度：至 95 %

外殼：IP 66

電磁兼容性：符合歐盟和英國指令

端子：螺釘夾，用于 0.5 至 1.5 mm² 電纜

重量：1.6 kg

可顯示多達八個現場總線過程變量、可在 11 種標準顯示屏格式之一上同時顯示 8 個現場總線變量以及測量單位和標簽信息。
