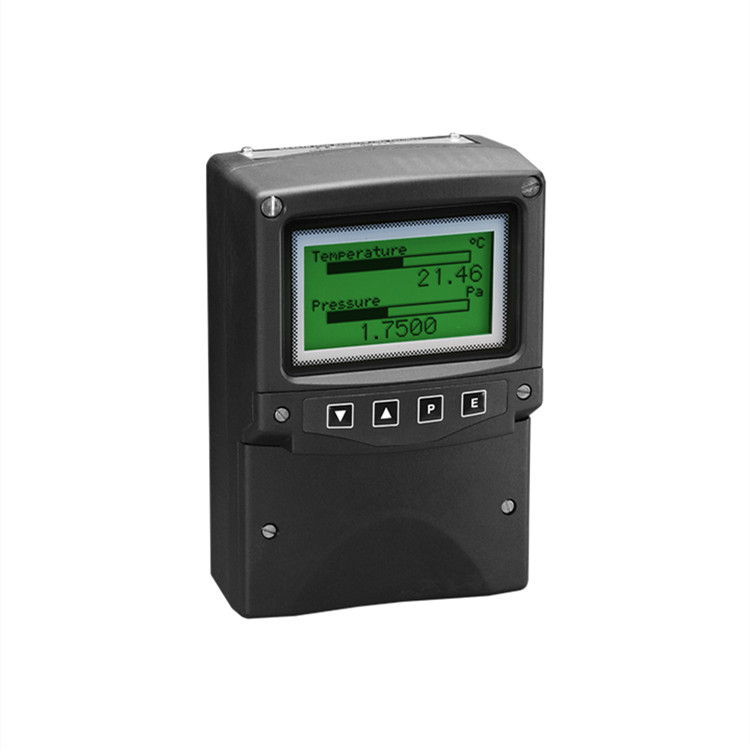

BA484D 可在危險過程區域顯示文本和簡單圖形。這款低成本操作界面配有高對比度背光顯示屏、按鈕和兩個固態輸出，是簡單過程控制應用的適配之選。該儀器具有 ATEX、FM 和 IECEx 固有認證，可通過電隔離器通過 2 線或 3 線系統進行通信和供電。為了簡化危險區域的安裝，專用的 BA201 電隔離器配有 RS232 和 RS485 區域端口，可為四個 BEKA 本安型 Modbus RTU 顯示器供電。顯示器支持 Modbus、BEKA 和傳統協議，包括 11 種標準屏幕格式，每個屏幕上可顯示 8 個變量，有些還帶有柱狀圖。如果需要自定義顯示格式，可以使用免費的 BEKA ScreenWriter 軟件來構建。Modbus RTU 顯示屏內置強大的模式匹配功能，可捕捉和顯示專有 ASCII 串行字符串中的數據。

本安認證

高對比度 86.5mm x 45mm 顯示屏，帶背光

Modbus、BEKA 和傳統協議

操作員按鈕和兩個固態輸出

堅固的 IP66 GRP 外殼

不銹鋼銘牌 圖例

管道安裝套件 BA392D 或 BA393

Modbus 指南 串行文本顯示器 - Modbus 指南

編程指南 串行文本顯示器 - 編程指南

儀表模擬器 個人電腦儀表模擬器

BEKA ScreenWriter 個人電腦定制屏幕設計輔助工具

產地：英國

類型：120 x 64 像素液晶

尺寸：86.5 x 45 mm

背光：由串行鏈路供電

屏幕標準格式：1、2、3、4 或 8 個變量加柱狀圖，可包括：測量單位和標簽信息

自定義格式：參見編程指南 ASCII 字符集，5 種字體大小

隱藏屏幕：可隨時寫入并在需要時顯示

控制前面板：四個按鈕，可通過軟件查詢

外部開關：可將控制權轉移至六個外部開關，前面板按鈕處于遏制狀態

開關電纜長度：Max 5 米

數據傳輸波特率：0.3、0.6、1.2、2.4、4.8、9.6 或 19.2k bps

隔離器和 BA484D 之間的電纜長度，波特率為 9.6k bps 時：Max 100 米；取決于配置和電纜類型

格式：1 或 2 個停止位；奇數、偶數或無奇偶校驗位；7 或 8 個數據位。

協議：可選 Modbus RTU、BEKA 或與 MTL643 和 MTL644 兼容的傳統協議。

工作溫度：-20 至 60 ℃（ATEX 氣體認證 -40 至 60 ℃）

存儲溫度：-40 至 85 ℃

濕度@ 40 ℃：至 95 %

外殼：IP 66

電磁兼容性：符合歐盟和英國指令

端子：螺釘夾，用于 0.5 至 1.5 mm² 電纜

重量：1.6 kg
