非屏蔽式ROSENBERGER HVU50 連接器系列尺寸小，在電纜截面為 6 mm² 時Max電流容量為 60 A，工作電壓為 1000 V DC。HVU50 電纜連接器適用于橫截面為 3 mm²、5 mm²、6 mm² 的電纜，有直式、直列式和接頭式可供選擇。HVU50 連接器主要用于連接 OBC（交流）充電插座。

小尺寸

用于非屏蔽電纜

適用于直列或接頭應用

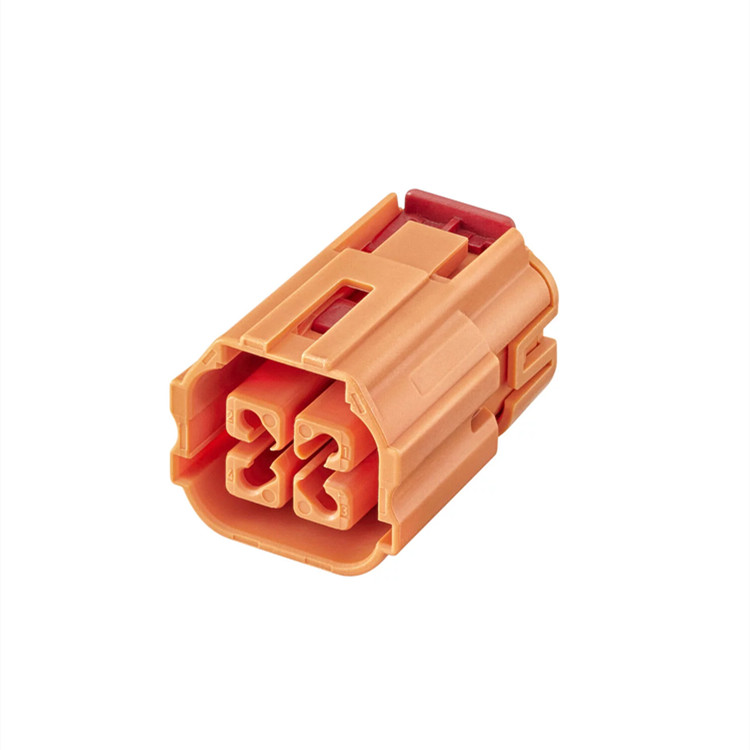

HVU50 非屏蔽直插孔

HUDK103-940005X1-Y：四芯非屏蔽直插口；4×5 mm² / 4×6 mm²；安裝說明書 MA_HV0217

HUDK113-940005X1-Y：四芯非屏蔽直插口；2×5 mm² / 2×6 mm² 2×3 mm²

HUDK123-940005X1-Y：直插口 4 極 非屏蔽；2×5 mm² / 2×6 mm² 2×blind

產品組合

電纜連接器

內嵌式連接器

接頭

電纜組件

產地：德國

防護措施：無保護

電流容量（6 mm²）：60 A

溫度：85 ℃

工作電壓：1000 V DC

間隙：≥ 12.58 mm

間隙：≥ 12.45 mm

橫截面：3 mm²、5 mm²、6 mm²

發動機振動：SG2（符合 LV 標準），類似于 V1（符合 USCAR 標準

鎖定裝置：帶 CPA（連接器位置保證）

HVIL：可選

符合規范：RoHS

連接 OBC（交流）的充電插座
