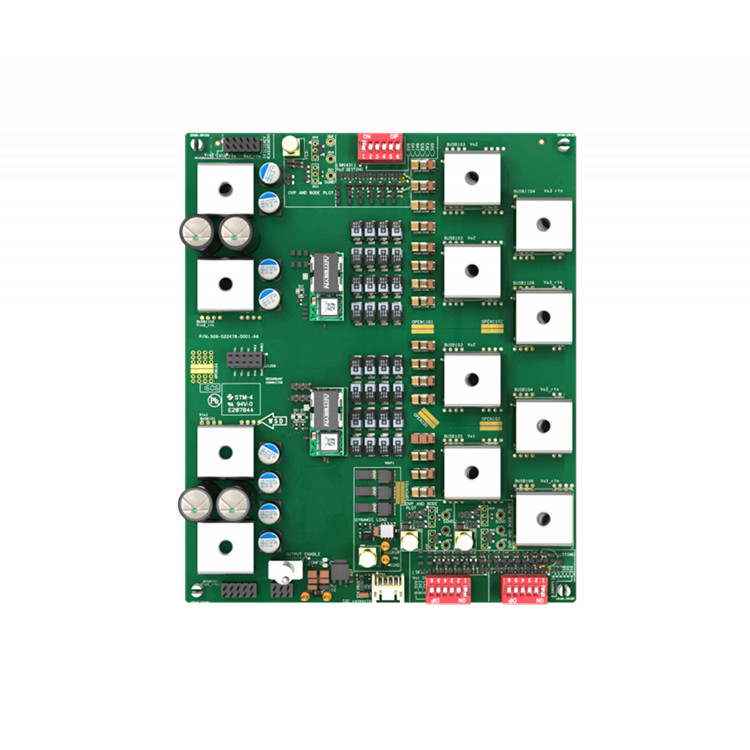

通過 LGA80D 評估套件，您可以使用套件中提供的 PMbus 接口、加密狗和電纜將演示板連接到 PC 上的 USB 接口，并按照應用中的方式控制和監控 LGA80D 裝置。

演示板上的硬件功能允許您通過簡單的撥碼開關設置來啟用和選擇輸出電壓，演示板還提供電壓和紋波測量點。

與評估板的連接通過 M6 螺栓進行，要求是輸入電壓在 7.5 V 至 14 V 范圍內。輸出連接使用相同的 M6 螺釘，但是，如果要并聯連接輸出或堆疊模塊，則要盡可能方便地在模塊之間建立連接。演示板上裝有兩個 LGA80D 模塊，可以測試獨立通道或堆疊模塊的操作。

• Dip 開關可根據需要設置模塊的 O/P 電壓
• 需要 PMBus 接口和加密狗連接電腦
• 提供 GUI 軟件，用于安裝和運行評估卡

產地：美國

安裝類型：BMP; SMT

輸出電流min.：20 A

輸出電流max.：160 A

輸出電壓范圍：0.6V to 5.2V

輸出功率min.：400 W

輸出功率max.：400 W

輸入電壓min.：7.5 V

輸入電壓max.：14 V

控制：數字或模擬

堆疊單輸出配置：max.4個
