獨立設計的無源多路復用器通常用于 xWDM 系統，以避免無源元件占用機箱中的有源模塊插槽。有了 CWDM 多路復用器，MICROSENS 就能提供經濟有效的解決方案，不僅能通過多路復用器擴展有源 CWDM 系統，還能實現無源 CWDM 解決方案（CWDM 收發器直接安裝在上游交換機中）。CWDM 信道根據 ITU-T G.694.2 標準進行了標準化，這意味著 MICROSENS 復用器可與其他 CWDM 系統和標準化 CWDM 收發器兼容。兩種型號都采用 19 英寸設計，不需要電源（MICROSENS 對 “無源設備 ”的定義），工作時不影響協議。此外，CWDM 多路復用器的數據傳輸速率沒有限制；限制取決于有源技術和傳輸路徑的光纖質量。在使用 18 通道 CWDM 多路復用器時，應注意 1270 至 1450 nm 頻率的衰減預算有所增加。這是物理條件造成的。在進行 CWDM 規劃時應考慮到這一點。

成本優化設計，可安裝在 19" 機架中，1U 被動式

一個傳輸路徑上有 8 或 18 個通道（根據 ITU-T G.694.2 標準）

無源 CWDM 復用器和解復用器安裝在一個機箱內

適用于所有數據傳輸速率

針對雙向單纖使用進行了優化

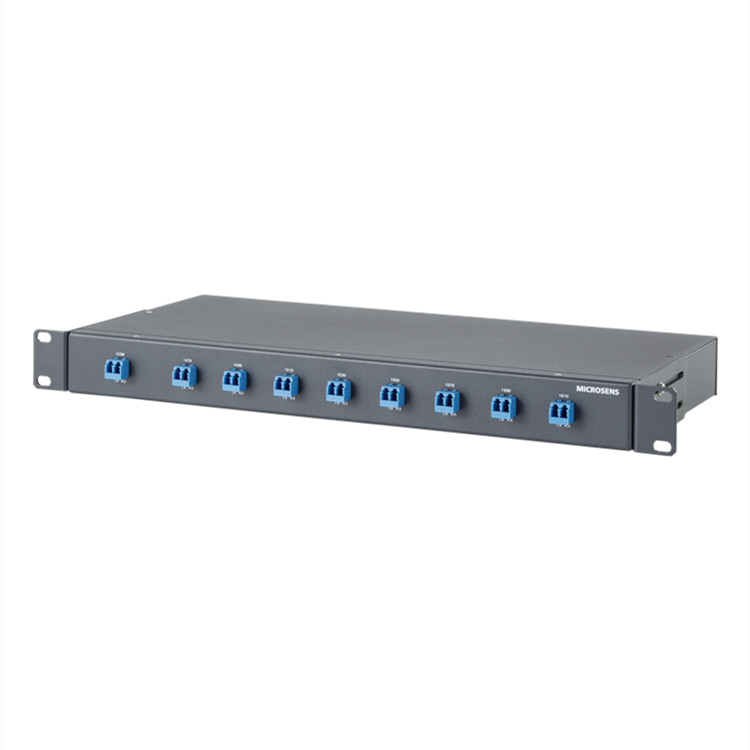

MS419860-33：8 Chan. MUX/DEMUX CWDM CWDM 1470-1610n,19"1U本地:8x LC/PC dplx, 線路:1x LC/PC dplx；9x LC 雙工 SM ww

MS419863-33：18 Chan. MUX/DEMUX CWDM CWDM 1270 至 1610nm ,19"1U 本地：18x LC/PC 雙工，線路：1x LC/PC 雙工；19x LC 雙工 SM ww

產地：德國

類型：19 英寸 CWDM 復用器

版本/通道數：8 通道 CWDM 多路復用器

連接：所有連接均為 LC/PC 雙工（本地/線路）

光纜類型：SMF-28e

電源：無需電壓

尺寸：19 英寸（1U）

數據速率：獨立

工作溫度：-10 至 +70 ℃

存儲溫度：-40 至 +85 ℃

光學參數：MS419860-33

通道間距：20 nm

波長：1470,1490,1510,1530, 1550,1570,1590,1610

隔離

相鄰通道：Min 30 dB

非相鄰通道：Min 40 dB

通道通帶：+/- 6.5 nm

插入損耗

通帶 IL：Max 3.1 dB

多路復用/去多路復用 IL 組合：Max 4.2 dB

極化相關損耗：Max 0.1 dB

極化模式色散：Max 0.2 ps

指向性：Min 50 dB

回波損耗：Min 45 dB

功率處理：Max 300 mW
