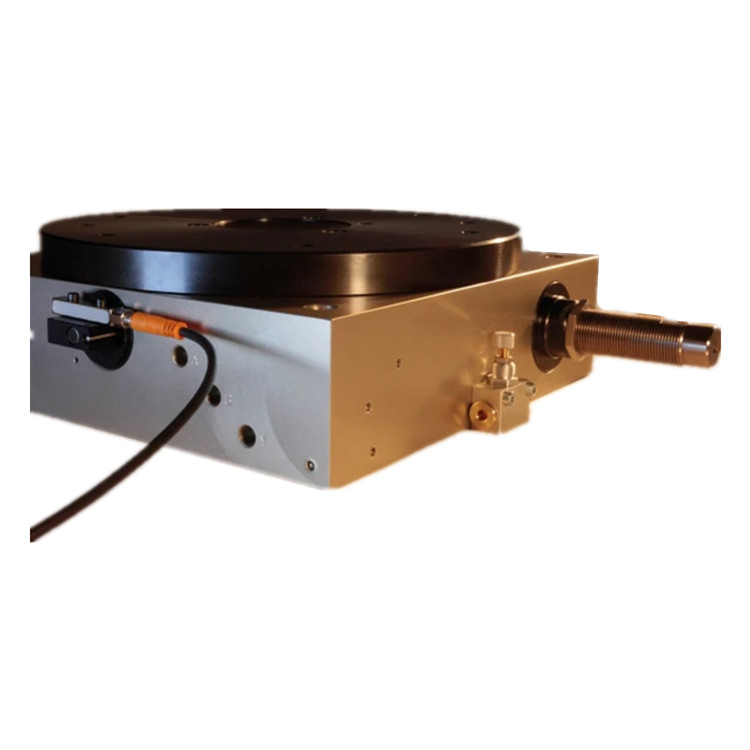

氣動旋轉分度臺執行旋轉運動，并在固定位置停止（例如 4 = 每 90°）。這種分度工作臺用于自動化領域，要求下一工作步驟的切換時間短、重復精度高。如果知道驅動是通過機架實現的，那么機械原理就一目了然了。在運動結束時，轉臺也會被壓縮空氣鎖定。

可通過集成節流閥調節盤速。

配備氣動減震器

可通過啟動器 NSI-Q8 進行索引查詢

久經考驗的準確定心系統

ZR-6 定心環包含在供貨范圍內

機械受力部件經過硬化處理（TENIFER）

空心軸，用于旋入支柱或軟管和電纜

用于控制空氣的接口（Y）

逆時針或順時針旋轉（不可轉換）

液壓減震器 STD-14-H（需要減震器蓋 40-14）

減震器蓋 40-14

液壓減震器 STD-25-W（需要減震器蓋 40-25）

減震器蓋 40-25

接近開關 NSI-Q8-K-44-M（感應式，帶電纜）

接近開關 NSI-Q8-S-59-M（感應式，帶插頭）

用于接近開關的電纜

中環 ZR-6（包含在供貨范圍內）

螺紋支柱 ES-6

用于旋入式支柱的夾緊件 KL-6-ES

產地：德國

執行：4/2 或 5/2 雙穩態單向閥

Max夾緊重量：25 kg

動態軸向載荷：250 N

軸向載荷靜態 壓力：20000 N

軸向負載靜態 拉力：20000 N

阻尼：液壓

鎖定扭矩：27.5 Nm

6 bar rms 扭矩：12 Nm

6 bar 時的扭矩：16 Nm

旋轉方向：左

壓力范圍：4 至 8 巴

壓縮空氣接口：G1/8

安裝位置：水平

重量：8.5 kg

Max傾斜力矩：230 Nm

每循環耗氣量：76.4 cm³

Max轉動慣量：1540 kgcm²

圓盤軸向跳動：0.03 mm

與平面平行：0.05 mm

剪切力吸收狀態：0.6 kN

中間孔同心度：0.03 mm

循環時間/分鐘：50 至 110

間距精度：+/- 0.03 mm @ D 120 mm

間距：7

外殼材料：高強度鋁，陽極氧化處理

齒盤/齒段材料指數：等離子氮化 30CrMoV9

圓盤材料：拋光鋼

齒條材料：ETG-100

機械加工、自動化生產線和檢測設備等
