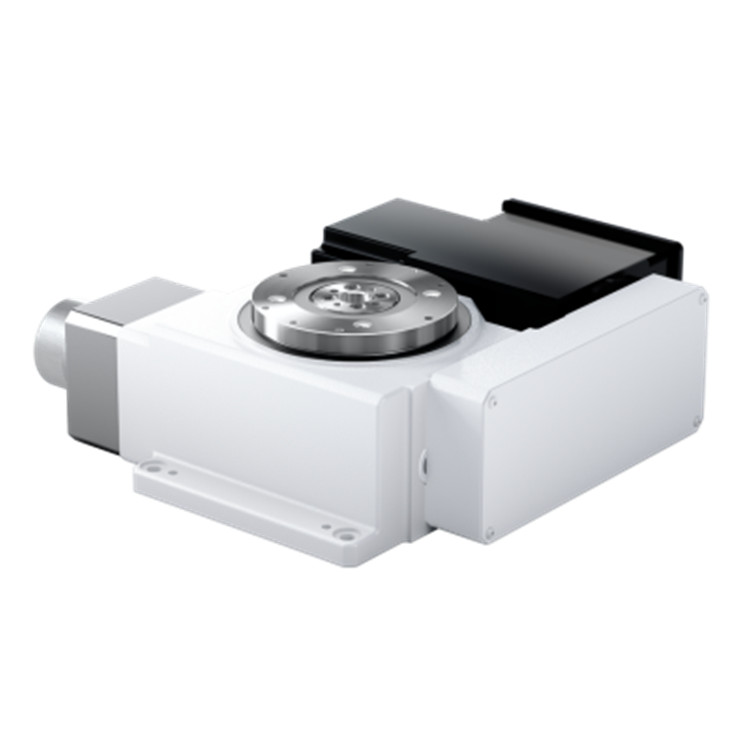

TC旋轉分度臺在過去的30多年來一直展現其高品質和可靠性。如今，TC旋轉分度臺已升級到四代，多年來在全球生產線上提供無故障服務。其以高精度、快速和免維護的特點備受好評。

高精度、通過高精度圓柱凸輪驅動

承受負載、凸輪滾柱配有滾針軸承

緊湊且節省空間、體積小，干涉輪廓小

使用壽命長、任意驅動位置，任意安裝位置

免維護、無磨損、油浴和長期潤滑

可根據要求提供定制電壓

可將固定中間部分抬高 5 mm或 10 mm。

所有 TC 尺寸均可選配 DRIVE-CLiQ abs編碼器。

旋轉編碼器與 EF2 旋轉臺控制系統相結合，可提供以下選項：

• 凸輪機構：可通過控制系統將 16 個虛擬凸輪開關置于旋轉板圓周上的任意位置。由此產生的信號可用于提前啟動流程并優化整個流程。通過縮短延遲時間，可以優化整個循環時間。
• 分段檢測： 當前套料的索引反映在現場總線的鎖定位置上，必要時也可反映在數字 I/O 上。這樣就不需要通過改裝設備來確定旋轉板上元件套的當前位置。

標準顏色 RAL7035 （可根據要求提供其他顏色）

可根據要求提供強化軸承

產地：德國

U 電壓：230 / 400 V

f 頻率：50 Hz

分度精度： 分度 2-10：90 弧秒（± 45 英寸）；分度 12-20： 110 弧秒（± 55 英寸）

A_r 驅動法蘭軸向跳動：（直徑 120 mm時）0.02 mm

C_r 輸出法蘭的徑向跳動： 0.02 mm

m 包括電機在內的總重量：22 kg

T_{2 stat} 靜態扭矩： 120 Nm

M_{2T dyn} 允許的動態傾斜力矩：200 Nm

F_{2A dyn} 允許的動態軸向力： 3300 N

F_{2R dyn} 允許的動態徑向力： 1500 N

機械制造、機械設計、測量、機械整形、工程測量、工業自動化等領域
