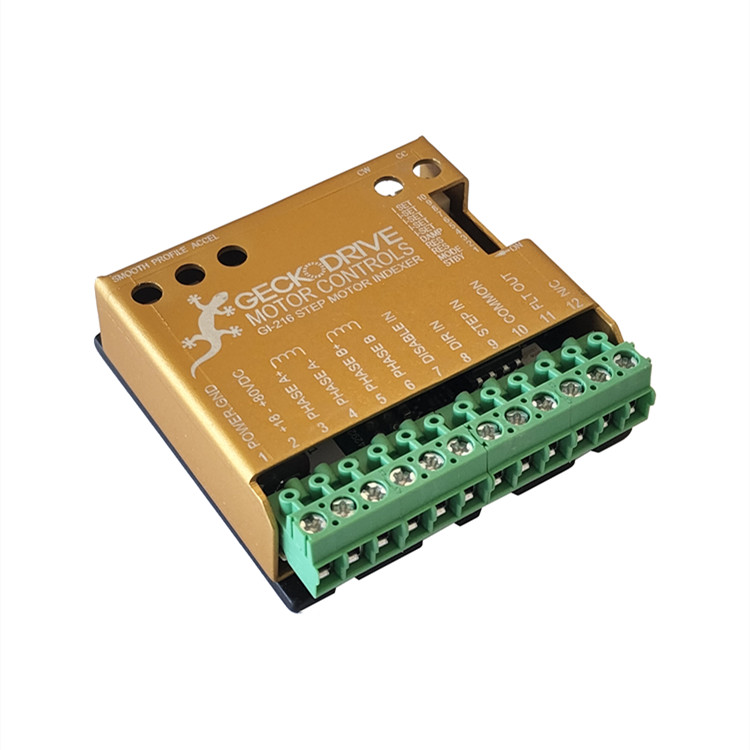

全新的 G216 分度步進控制器是新型驅動器中的產品。G216 可發送單脈沖以啟動和停止運動，速度由用戶使用板載電位計設定，并有三種速度范圍可供選擇。80 VDC 和 7 A 的額定功率意味著它甚至可以運行很大的步進電機，板載保護電路可防止接線錯誤造成的損壞。限位開關輸入便于布線，獨立的 CW 和 CCW 速度以及共享的加速度為您的應用提供了很大的靈活性。G216 可作為傳統的步進和方向輸入步進電機驅動器運行。G216 的作用類似于全步或半步驅動器，但電機具有 10 微步驅動器的平穩性。G216 采用主動式二階阻尼，可控制步進電機在中速（300 至 900RPM）下的諧振和失速傾向。這樣，電機就能在這一區域穩定運行。低速共振是由于電機非線性引起的轉速低于 120 RPM 時的電機振動。PROFILE （配置文件）和 ADJUST （調整）調節器的設置可消除這些振動。

電機的每個全步角被等間距分成 10 個微步，因此每轉 200 步的電機每轉有 2000 個停止位置

為每個全步進脈沖合成 10 個微步脈沖，為半步進脈沖合成 5 個微步脈沖。

電機的平滑度相當于 320 微步驅動器

G216 可將低速時的正弦余弦電機電流漸變?yōu)楦咚贂r(shí)的方波電流。這種技術可在高速時從電機中提取很大可能的功率。變形從 240 RPM 開始，到 360 RPM 結束。

中頻諧振補償

低速共振補償

輸出短路保護功能、防止電源極性反接和電源過壓的保護功能。

自動待機電流

瞬時運動控制

CW 和 CCW 限位輸入

產地：美國

額定功率：80 VDC 和 7 A

限位輸入：CW 和 CCW

低速：0 至 234 rpm

順時針旋轉時Max轉速：234 rpm

順時針旋轉時，電機速度：0

中速：0 至 937 rpm

順時針旋轉時Max轉速：937 rpm

順時針旋轉時，電機速度：0

高速：0 至 3750 rpm

順時針旋轉時Max轉速：3750 rpm

順時針旋轉時，電機速度：0

Min加減速時間：128 毫秒

Max加減速時間：32 秒

純綠色燈-步進和方向模式：電源已接通

VCO 模式：已通電，速度設置0

紅色-步進和方向模式：驅動禁用，電機自由轉動

綠色-綠色-綠色-關閉-VCO 模式：電機旋轉為 CW

紅-紅-紅-關-VCO 模式：電機旋轉為 CCW

分度、自動工具更換器、傳送帶、顯微鏡平臺、線性執行器，以及任何需要穩定運動直至命令停止的應用
